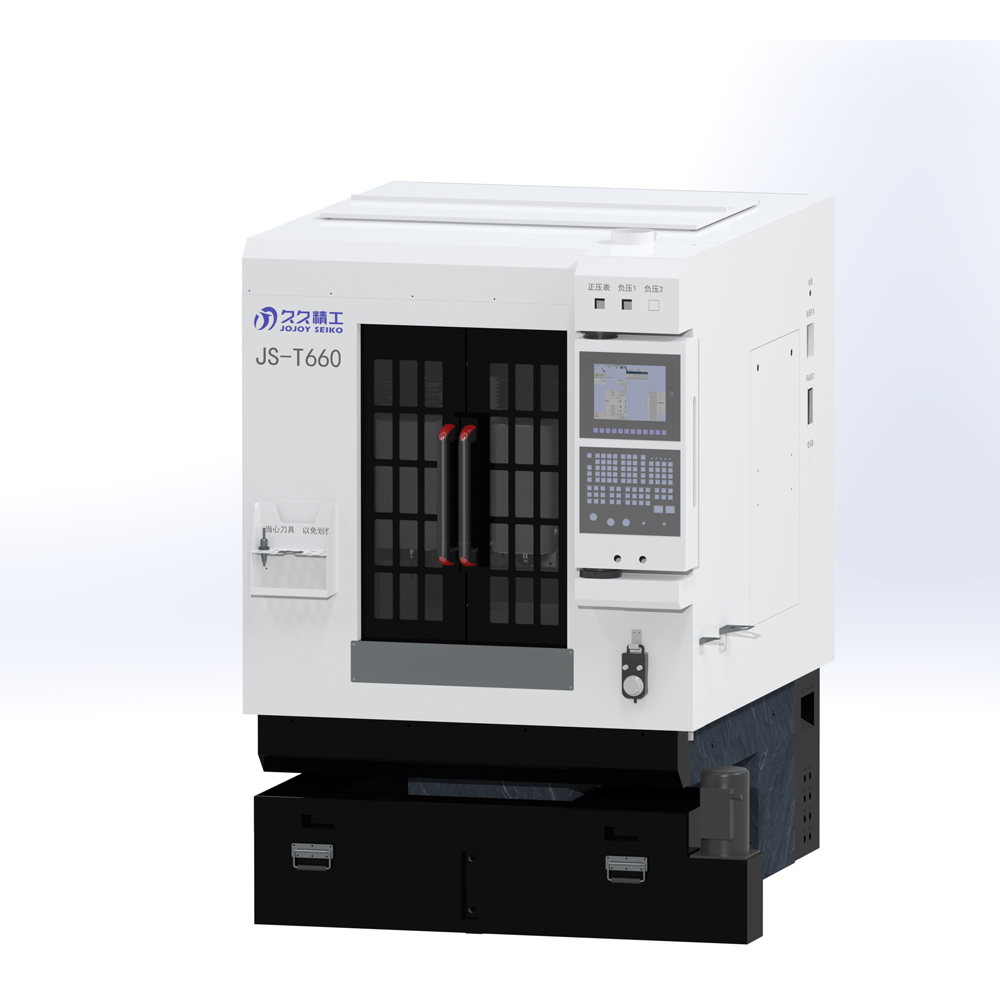

JS-T660-V2.3 智能雕铣机
- 适用于手机、数码相机、MP3、MP4、DVD、LCD等产品盖板、按键及保护屏复合材料、手机按键、卡托、卡槽、中框等的倒角、切割、修边、钻孔、切槽等加工；具有加工精度高、产品尺寸稳定、成品精细、加工速度快、生产效率高的突出优势。
- 设备特点：
1、控制软件：采用绝对值控制方式，控制系统与驱动器闭环，实现高速、精准控制。兼容MasterCAM, ArtCAM, Pro-E, UG等设计软件。
2、全新设计的自动润滑系统, 持久保持润滑运动部件。
3、防尘系统：机床上的丝杆、导轨等关键精度部件均有防水防尘配件，二级防水防尘防护。
4、冷却循环系统：三级过滤两级沉淀过滤系统，有效的改善了切削液/纯水的冷却效果，防止切削液/纯水中有杂质影响加工效果。
5、 整机全罩设计，有效减少加工时飞溅切削液/纯水。
6、 全新水防护设计, 更有效的保护导轨、丝杆、轴承、电机、等核心部件。
7、 配备高转速高精密主轴和先进的主轴冷却恒温系统。
| 序号 |
项目 |
性能指标 |
参数 |
备注 |
| 01 |

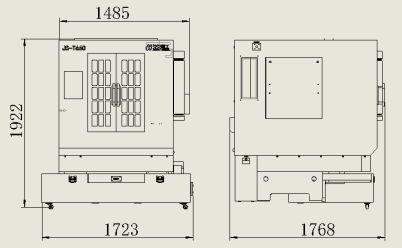

机床尺寸与选型 |
机床外型 |
防水防尘全罩式 |
|
| 02 |
|
工作台尺寸（mm） |
700*500 |
|
| 03 |
|
X.Y.Z行程（mm） |
380*520*150 |
|
| 04 |
|
台面结构 |
铝材T型槽 |
选配吸附台 |
| 05 |
|
机器床身石材 |
花岗岩大理石 |
|
| 06 |
|
机器毛重 |
2.1T |
|
| 07 |
机床精度 |
加工精度（mm） |
±0.02 |
|
| 08 |
|
定位精度（mm） |
0.008 |
|
| 09 |
|
重复定位精度（mm） |
0.004 |
|
| 10 |
|
主轴间距（mm） |
350 |
|
| 11 |
传动结构 |
X、Y、Z传动结构 |
丝杆传动 |
|
| 12 |
|
导轨及丝杆润滑方式 |
自动油泵供油 |
|
| 13 |
机床功率 |
机器最大功率 |
7KW |
|
| 14 |
|
最大空行速度 |
15000mm/min |
|
| 15 |
|
最大工作速度 |
9000mm/min |
|
| 16 |
系统配置 |
控制系统 |
维宏数控系统 |
|
| 17 |
|
驱动系统 |
EtherCAT 总线绝对值 |
|
| 18 |
|
变频器 |
2.2kw |
|
| 19 |
主轴参数 |
主轴 |
60000r/min 2.5kw |
|
| 20 |
|
主轴冷却方式 |
水冷 |
|
| 21 |
|
主轴到工作台高度（mm） |
200 |
|
| 22 |
刀库参数 |
刀库类型 |
6*2把刀 直排式伺服换刀 |
|
| 23 |
|
刀柄类型 |
ISO10-T11 |
|
| 24 |
电气部分 |
电气控制部分 |
施耐德-欧姆龙-正泰等品牌 |
|
| 25 |
|
电源 |
AC220V，50Hz |
|
| 26 |
|
电柜冷却方式 |
冷凝器 |
|
| 27 |
|
工作环境 |
温度：0°～45°C,相对湿度：＜30%-75% |
|
| 28 |
其他 |
加工指令 |
G代码 |
|
| 29 |
|
加工范围 |
手机背盖、2.5D/3D盖板、摄像头等 材料 |
|
| 30 |
|
喷水系统 |
万向喷水 |
|
