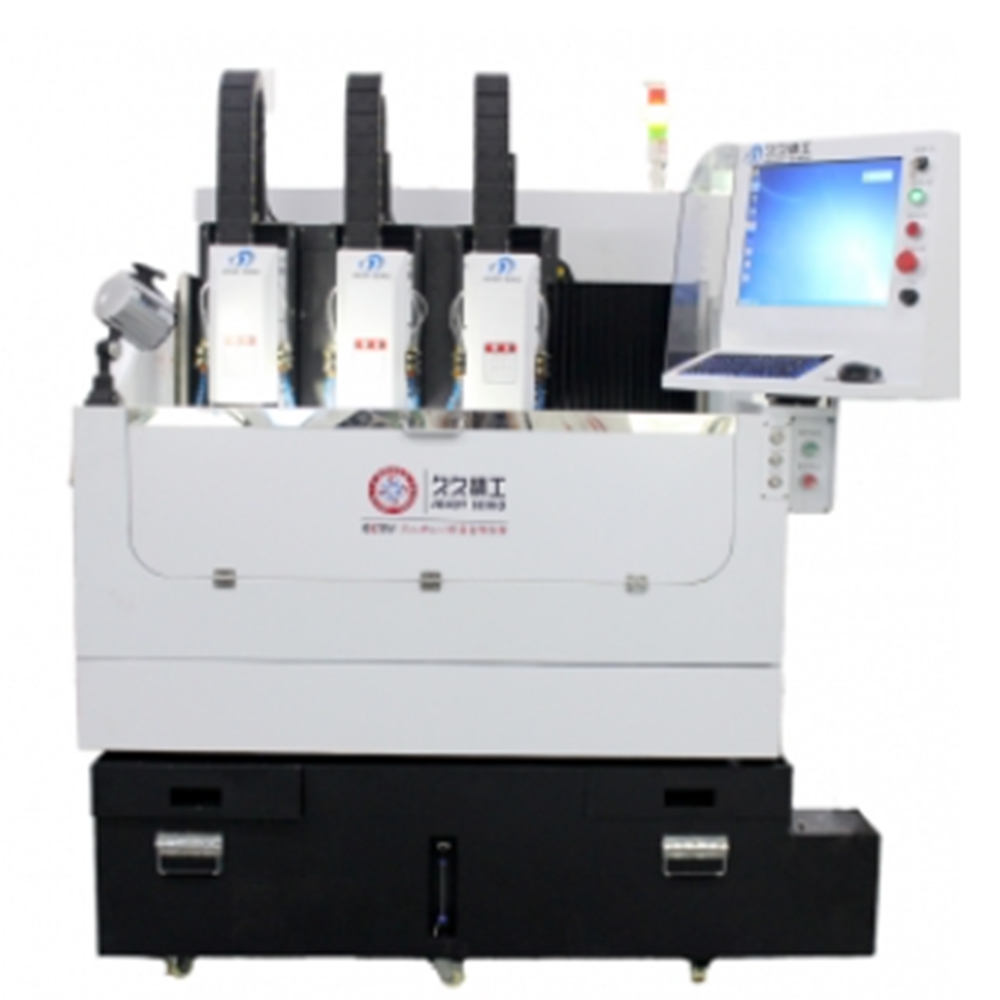

JS-500-V3.1 精雕三头机
- JS-500-V3.1以绝对值总线式编码器的高响应伺服电机作为驱动动力，并配以台湾研磨级滚珠丝杆、直线导轨，可对塑胶，玻璃等材料进行切削加工。适用于手机、数码相机、MP3、MP4、DVD、LCD等产品面板及保护屏的倒角、切割、修边等加工，针对平板电脑以及手机配件的后壳加工具有加工精度高、产品性能优化更稳定、成品精细、加工速度快、生产效率高的突出优势。

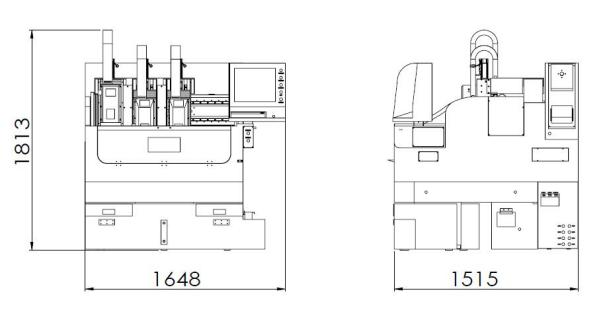

- 安装尺寸图：
- 设备特点：
1、大理石结构，机器重心更稳定。
2、采用高精度研磨滚精丝杆、直线导轨，高精度轴承。
3、三轴联动，效率更高，产出相对成本降低。
4、全新设计的自动润滑系统, 持久保持润滑运动部件.保证机台清洁不漏油。
5、配备高转速高精密主轴和先进的主轴冷却恒温系统。
6、单轴4条万向喷水分头,冷却效果更理想。
7、采用机电一体化结构设计,占地面积更小,外形更美观。
8、适用于手机玻璃,手表,视窗镜片等玻璃制品及五金制品。
-
| 序号 |
项目 |
性能指标 |
参数 |
备注 |
| 01 |
机床尺寸与选型 |
机床外型 |
防水防尘半罩式 |
|
| 02 |
|
工作台尺寸（mm） |
830*500 |
|
| 03 |
|
X.Y.Z行程（mm） |
280x450x95 |
|
| 04 |
|
台面结构 |
铝材T型槽 |
|
| 05 |
|
机器床身石材 |
花岗岩大理石 |
|
| 06 |
|
机器毛重 |
2.2T |
|
| 07 |
机床精度 |
加工精度（mm） |
±0.02 |
|
| 08 |
|
定位精度（mm） |
0.008 |
|
| 09 |
|
重复定位精度（mm） |
0.004 |
|
| 10 |
|
主轴间距（mm） |
280 |
|
| 11 |
传动结构 |
X、Y、Z传动结构 |
丝杆传动 |
|
| 12 |
|
导轨及丝杆润滑方式 |
自动油泵供油 |
|
| 13 |
|
丝杆 |
C3 |
|
| 14 |
|
导轨 |
P级 |
|
| 15 |
机床功率 |
机器最大功率 |
11.5KW |
|
| 16 |
|
最大空行速度 |
12000mm/min |
|
| 17 |
|
最大工作速度 |
9000mm/min |
|
| 18 |
系统配置 |
控制系统 |
维宏数控系统 |
|
| 19 |
|
驱动系统 |
总线绝对值 |
|
| 20 |
|
变频器 |
1.5kw |
|
| 21 |
主轴参数 |
主轴 |
60000r/min 1.8kw |
|
| 22 |
|
主轴冷却方式 |
水冷 |
|
| 23 |
|
主轴到工作台高度（mm） |
130 |
|
| 24 |
电气部分 |
电气控制部分 |
施耐德-欧姆龙-正泰等品牌 |
|
| 25 |
|
电源 |
AC220V，50Hz |
|
| 26 |
|
电柜冷却方式 |
冷凝器 |
|
| 27 |
其他 |
工作环境 |
温度：0°～45°C,相对湿度：30%～75% |
|
| 28 |
|
加工指令 |
G代码 |
|
| 29 |
|
加工范围 |
手机镜片，玻璃镜片亚克力切割等 |
|
| 30 |
|
喷水系统 |
万向喷水 |
|
