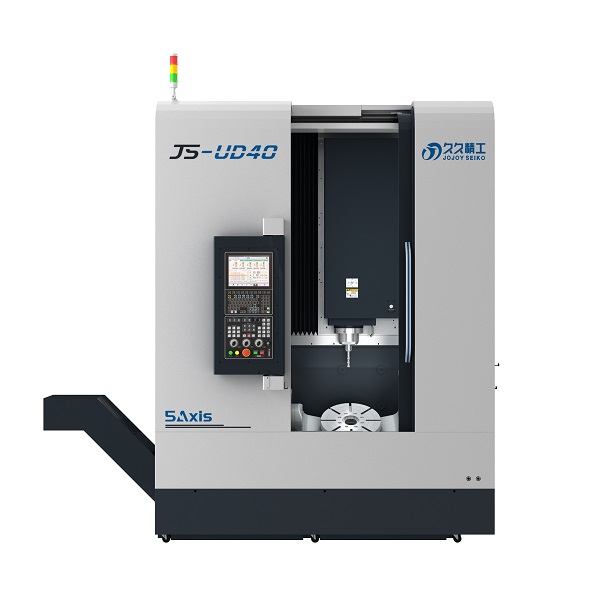

JS-UD40

JS-UD40-5Axis是一台高精密的五轴联动加工中心，整体结构采用伸臂式结构设计。XYZ采用三轴叠加联动，摇篮转台固定式，减少联动产生误差。高性能和高效率实现高动态条件下的加工性能和轮廓精度，整体采用吸震性能优异的铸铁材料。具有优良的动态切削性能、稳定可靠以及适用性强等特性。设计采用有限元分析优化，极大提升机床每个部件的静态及动态特性，以确保机床的整体刚性。、稳定性及动态精度。能在一次装夹中实现对工件五个面的加工，减少了装夹次数，避免了因多次装夹产生的定位误差，提高了加工精度和生产效率、特别适合复杂形状的零部件加工

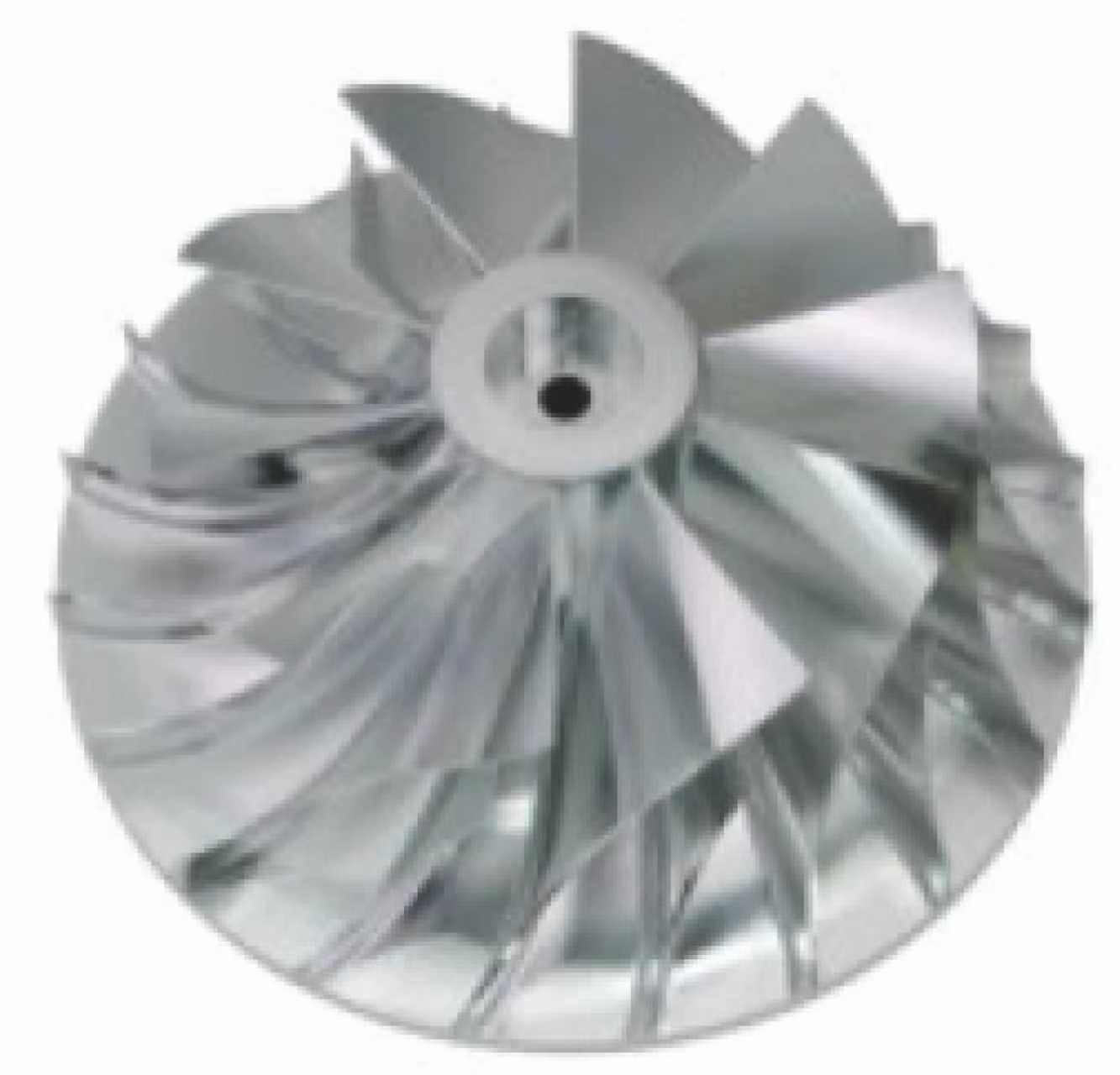

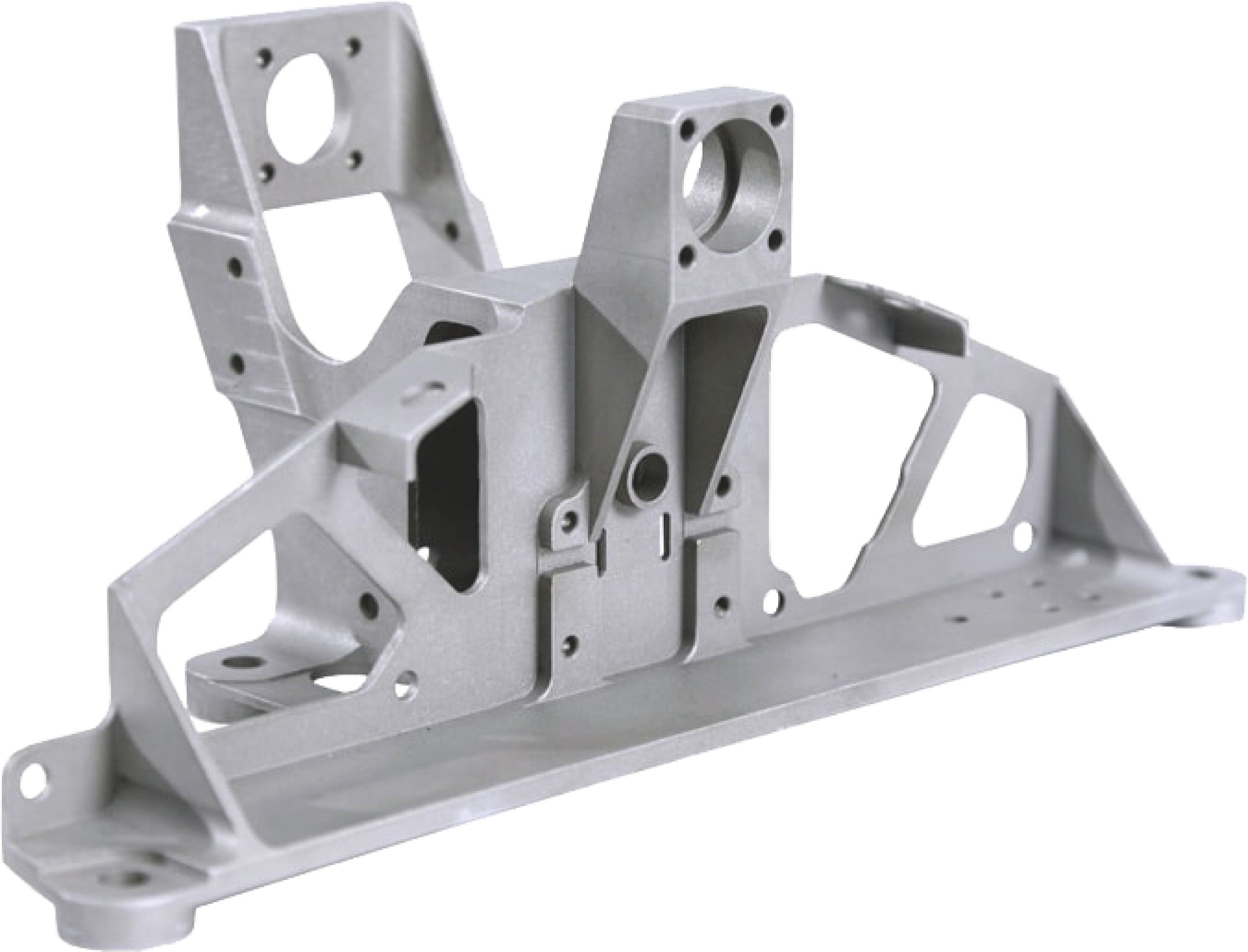

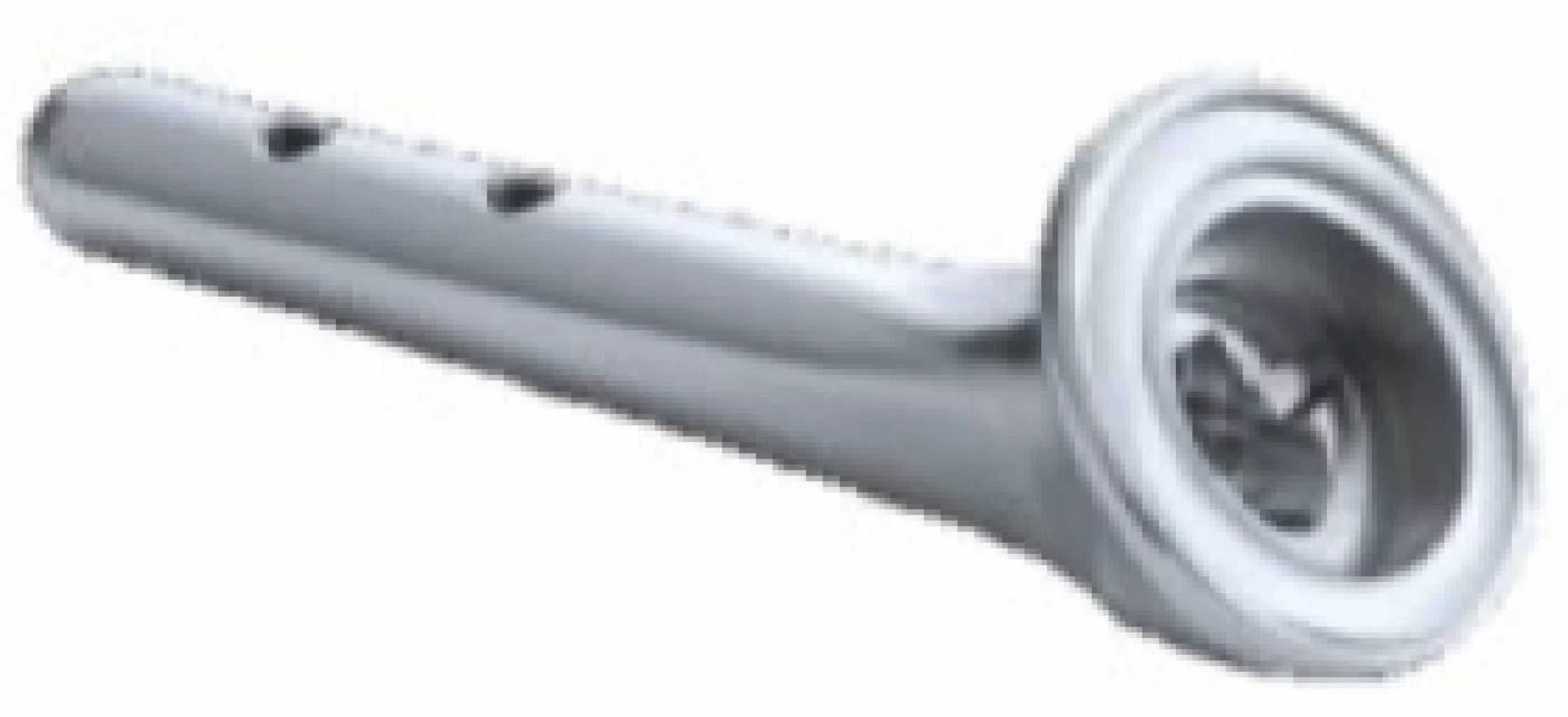

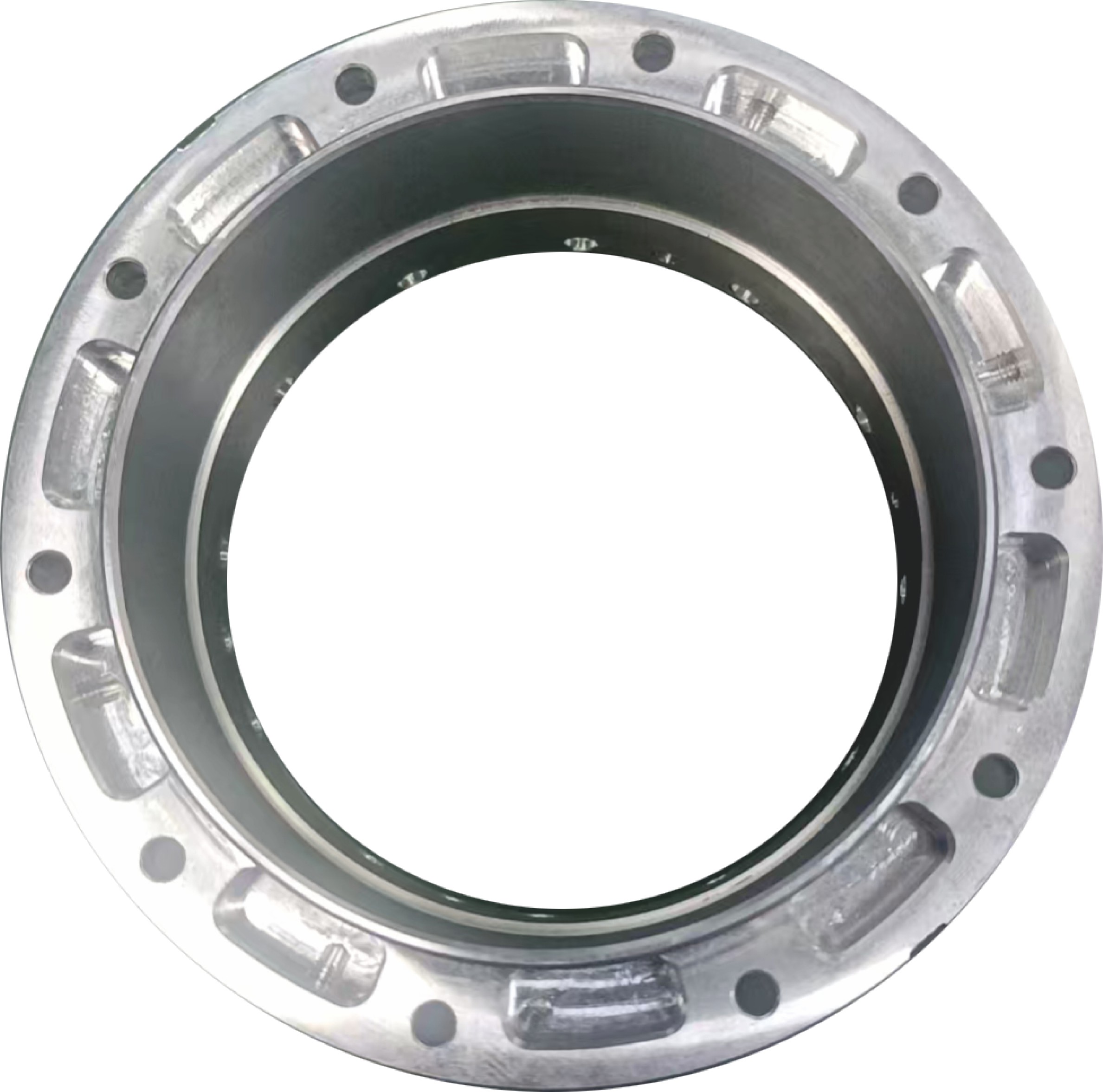

本机适用于各种铝合金、碳钢、钛合金、镁合金等特种合金材质零件的加工，广泛应用于新能源、汽车、航空航天、医疗、精密模具等领域。
床身：床身立柱一体化设计具有高强度、高刚性、稳定可靠，计采用有限元分析优化，极大提升机床每个部件的静态及动态特性，以确保机床的整体刚性。各大件采用HT300灰铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚柱导轨，整机具有高刚性、高稳定性和高可靠性。
主轴：采用HSK-A63电主轴单元。
刀库：刀库采用刀臂式圆盘刀库，质量可靠，性能稳定。刀库采用刀臂换刀提升换刀速度，刀库容量为24把。
驱动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚柱导轨，机床高速进给时震动小，低速进给时无爬行

Ø 机床床身一体化设计具有高强度、高刚性、稳定可靠；
Ø 采用伸臂式结构、三轴联动保持平衡稳定、重心平稳
Ø 床身设计导轨废油收集系统
Ø AC摇篮转台采用双支撑固定结构、增加载重的稳定性、可靠性
Ø X/Y/Z/A/C五轴采用光栅尺全闭环反馈系统装置
Ø AC轴采用大功率的DD马达传动，可实现极高的动态性能

参数表1： 久久精工 JS-UD400S五轴联动加工中心 技术参数表

名称	单位	参数	备注
工作台尺寸	mm	∅400
XYZ工作行程	mm	450500400
A/C回转角度	°	±120 / 360
主轴鼻端至工作台	mm	130~530
最大承重	kg	300
T型槽	mm	8-14H7
XYZ定位精度	mm	0.005	全闭环反馈系统
XYZ重复定位精度	mm	0.003	全闭环反馈系统
AC定位精度	arc.sec	8
AC重复定位精度	arc.sec	4
XYZ最大快移速度	m/min	30
XYZ最大进给速度	m/min	10
A/C大快移速度	rpm	47/43
A/C最大进给速度	rpm	132/141
主轴规格	#	HSK-A63-20000	爱贝科电主轴
主轴功率	kw	20
扭矩S1/S6	Nm	47.7/57.3
刀库容量	T	24T
刀柄规格	#	SHK-A63
刀具最大长度	mm	250
刀具满刀直径	mm	∅68
换刀时间（刀-刀）	S	2.5
三轴电机功率	kw	X.2.3/Y3.6/Z2.3
机床重量	kg	6500
机床外围尺寸	mm	长2850/宽2100/高2770
控制系统		华中/西门子
压缩空气要求		压力：0.6~0.7Mpa；流量：280 L/min
电源		AC380V，50Hz
工作环境		温度：0～45℃,相对湿度：30%～75%
冷却水箱容积	L	250
