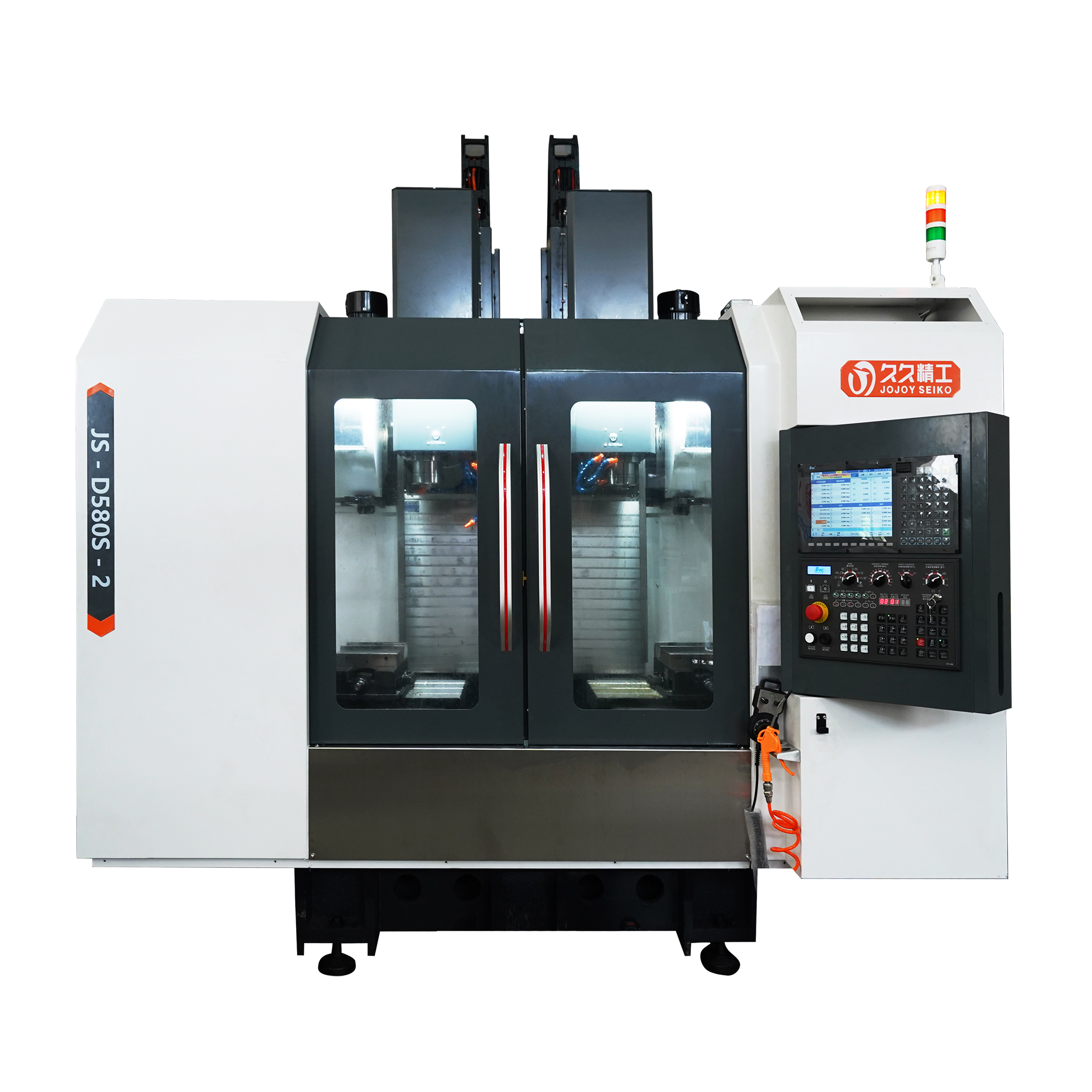

JS-D580S智能双通道加工中心
- JS-D580S是一台高速高精的智能双通道加工中心，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
本机适用于各种铝合金、碳钢、不锈钢、钛合金、镁合金等特种合金材质零件的加工，广泛应用于新能源、汽车、航空航天、消费电子等领域。
床 身：床身采用高刚性门型结构，对称设计，双X双Y双Z结构，通过有限元分析、拓扑优化，全闭环应力路径提高刚性。各大件采用HT300灰口铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚动导轨，整机具有高刚性、高稳定性和高可靠性。
主 轴：双主轴结构，采用BT30高速高刚性主轴单元。
刀 库：双刀库结构，刀库采用刀臂式刀库，质量可靠，性能稳定。刀库采用刀臂换刀，刀库容量为24把，换刀时间快。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。
- Ø 机床采用独立双通道控制，双X 双Y 双Z结构,可以同时加工二件产品；
Ø 高速高稳定的加工能力，是批量加工产品的极好选择
Ø 三螺杆一链排结合的排屑方式，实现自动排屑、自动集屑，有效防止机器内切屑堆积，减少人工清理时间
Ø 可根据客户需要配置四轴、五轴以及探头等功能部件，实现产品一次装夹、多面加工；配置探头后，可根据产品来料精度情况实现X、Y、Z三向独立补偿，以确保产品高加工品质。
- JS-D580S是一台高速高精的智能双通道加工中心，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
本机适用于各种铝合金、碳钢、不锈钢、钛合金、镁合金等特种合金材质零件的加工，广泛应用于新能源、汽车、航空航天、消费电子等领域。
床 身：床身采用高刚性门型结构，对称设计，双X双Y双Z结构，通过有限元分析、拓扑优化，全闭环应力路径提高刚性。各大件采用HT300灰口铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚动导轨，整机具有高刚性、高稳定性和高可靠性。
主 轴：双主轴结构，采用BT30高速高刚性主轴单元。
刀 库：双刀库结构，刀库采用刀臂式刀库，质量可靠，性能稳定。刀库采用刀臂换刀，刀库容量为24把，换刀时间快。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。
2、设备特点
Ø 机床采用独立双通道控制，双X 双Y 双Z结构,可以同时加工二件产品；
Ø 高速高稳定的加工能力，是批量加工产品的极好选择
Ø 三螺杆一链排结合的排屑方式，实现自动排屑、自动集屑，有效防止机器内切屑堆积，减少人工清理时间
Ø 可根据客户需要配置四轴、五轴以及探头等功能部件，实现产品一次装夹、多面加工；配置探头后，可根据产品来料精度情况实现X、Y、Z三向独立补偿，以确保产品高加工品质。
| 项目 |
名称 |
参数 |
| 数控系统 |
高速数控系统 |
华中/新代/三菱 |
| 驱动系统 |
交流伺服 |
华中/新代/三菱 |
| 运动部件 |
滚珠丝杆 |
中国台湾银泰/德国亿孚C3级 |
| 直线滚动导轨 |
中国台湾银泰/凯特P级 |
| 工作台 |
尺寸 |
580×420mm |
| T型槽（槽数×槽宽×间距） |
3×14×125 |
| 最大承载 |
300KG |
| 加工范围 |
三轴行程X/Y/Z |
580/450/500mm |
| 主轴鼻端至工作台面距离 |
140~640mm |
| 主轴 |
品牌 |
昊志/德九/爱贝科 |
| 适用刀柄 |
BT30 |
| 主轴电机功率 |
5.5KW |
| 主轴转速 |
15000/20000RPM |
| 刀库 |
品牌 |
冈田/德速 |
| 刀库容量 |
20把*2（24把*2可选） |
| 满刀具最大直径/长度/重量 |
Æ59mm/200mm/3kg |
| 临空刀最大直径 |
Æ110mm |
| 换刀时间（刀-刀） |
2S |
| 进给速度 |
X/Y/Z最大移动速度 |
48m/min |
| 最大加工速度 |
10m/min |
| 机床精度 |
定位精度（X/Y/Z） |
±0.005/300mm |
| 重复定位精度（X/Y/Z） |
±0.003/300mm |
| 机床尺寸 |
长×宽×高 |
2650×2400×2550mm |
| 机床重量 |
主体 |
5000KG |
| 对刀仪 |
高精度接触式 |
| 机床动力 |
电源电压 |
三相 AC380V/50Hz |
| 机床总功率 |
28 KVA |
| 气源压力 |
≥6.5kg/cm² |
| 冷却系统 |
切削液冷却 |
喷头设计 |
| 主轴冷却 |
油冷机 |
| 排屑系统 |
双螺杆排屑+强力冲屑 |
| 润滑系统 |
自动润滑系统 |
| 选配部件 |
链式排屑机
中心出水
第四轴
第五轴
油雾收集器 |
| 备注 |
所有配置参数或选配部件最终以合同为准 |
