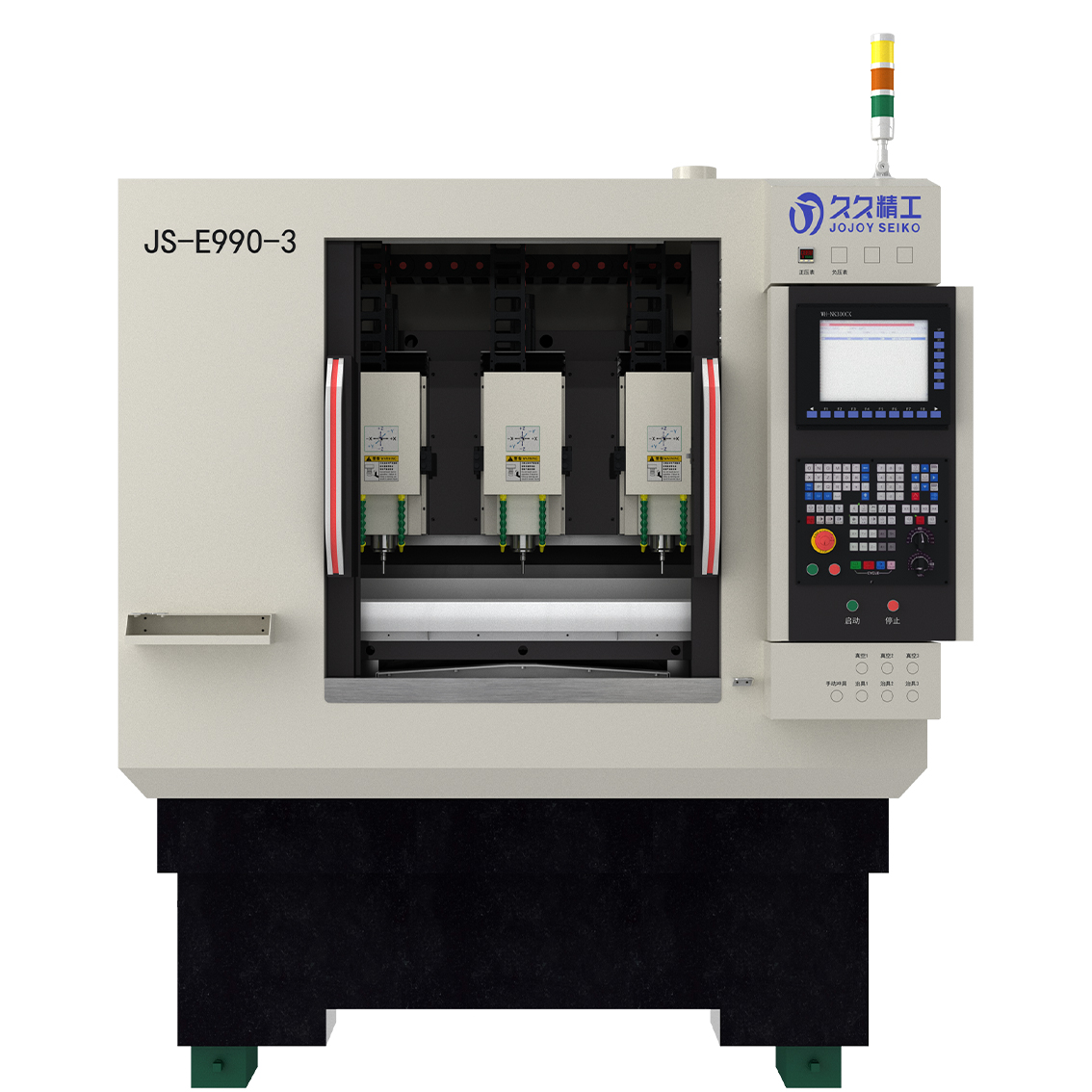

JS-E990-3-V2.0动漫亚克力精雕机

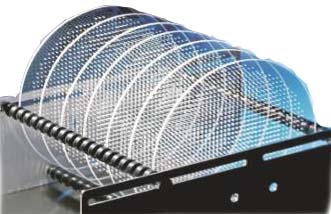

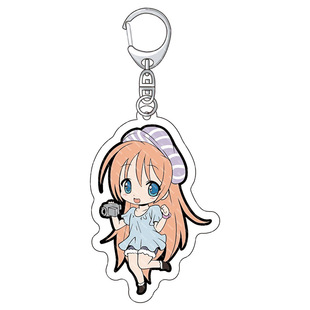

- 适用于动漫亚克力、手机、数码相机、MP3、MP4、DVD、LCD等产品盖板、按键及保护屏复合材料、手机按键、卡托、卡槽、中框等的倒角、切割、修边、钻孔、切槽等加工；具有加工精度高、产品尺寸稳定、成品精细、加工速度快、生产效率高的突出优势。
| 名称 |
单位 |
参数 |
备注 |
| 工作台尺寸 |
mm |
990×500 |
|
| 工作行程 |
mm |
350×520×150 |
（分别为：X 轴；Y 轴；Z 轴） |
| 主轴鼻端至工作台 |
mm |
15-165 |
含吸附台 |
| 龙门跨距 |
mm |
1080 |
|
| 龙门高度 |
mm |
186 |
|
| 工作台承重 |
KG |
≦ 100 |
|
| T 型槽 |
mm |
13×5×80 |
（尺寸×槽数×间距） |
| 定位精度 |
mm |
±0.005/300 |
|
| 重复定位精度 |
mm |
±0.003/300 |
|
| 主轴间距 |
mm |
330 |
|
| 最大快移速度 |
M/min |
15 |
|
| 最大进给速度 |
M/min |
9 |
|
| 机床重量 |
KG |
2600 |
|
| 刀库容量 |
T |
6×3 把 |
选配 |
| 刀柄规格 |
|
T11 |
选配 |
| 刀具最大长度 |
mm |
30 |
|
| 刀具直径 |
mm |
10 |
|
| 三轴电机功率 |
kW |
0.75×0.75×0.4 |
X/Y/Z1~Z3 |
| 压缩空气要求 |
|
压力：0.60~0.65Mpa；流量：0.3 m3/min |
正压 |
| 真空要求 |
|
-0.06 Mpa |
负压 |
| 用水量 |
|
30~50 L/min |
（单机循环，可调配水量） |
参数表 2 ： 久久精工 JS-E990-3 智能三头精雕机 配置单
| 名 称 |
单 位 |
参数 |
数量 |
| 机器型号 |
台 |
JS-E990-3 |
1 |
| 床身 |
套 |
花岗岩 |
1 |
| 控制系统 |
套 |
维宏系统/汇川系统 |
1 |
主轴 |
支 |
品牌：大可 气动换刀电主轴 |
3 |
| 转速：60000rpm |
| 主轴直径：62mm |
| 冷却方式：水冷 |
| 功率：2.5kW |
| 丝杆 |
条 |
THK/上银/银泰 C3 级 |
5 |
| 导轨 |
条 |
THK/凯特 P 级 |
10 |
| 对刀仪 |
套 |
高精度接触式 |
3 |
| 伺服电机 |
套 |
汇川伺服 (EtherCAT 总线绝对值） |
5 |
| 变频器 |
套 |
汇川变频器 |
3 |
| 机器结构类型 |
套 |
全罩（材质为钣金烤漆）/防水设计 |
1 |
| 润滑系统 |
套 |
宝腾： 自动润滑（固态导轨油） |
1 |
| 工件冷却系统 |
套 |
立式抽水马达+喷雾器 |
1 |
| 电柜箱冷却方式 |
套 |
冷凝器系统 |
1 |
| 主要电器元件 |
套 |
电器元件：施耐德/正泰 气动元件和接头：SMC/CKD/亚德客 |
1 |
| 防滴油 |
套 |
XYZ 轴具备 |
1 |
| 探头 |
套 |
有线探头（选配） |
3 |
| 刀库 |
套 |
直排刀库（选配） |
1 |
