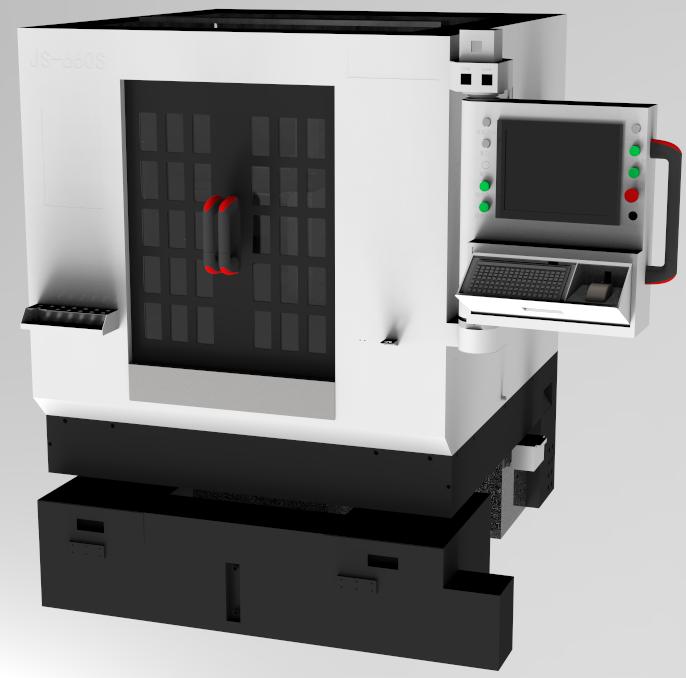

JS-660S-3-V1.0 智能精雕机

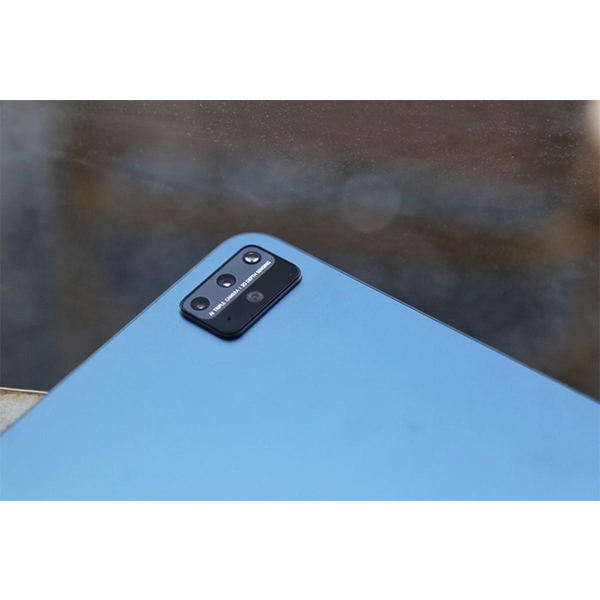

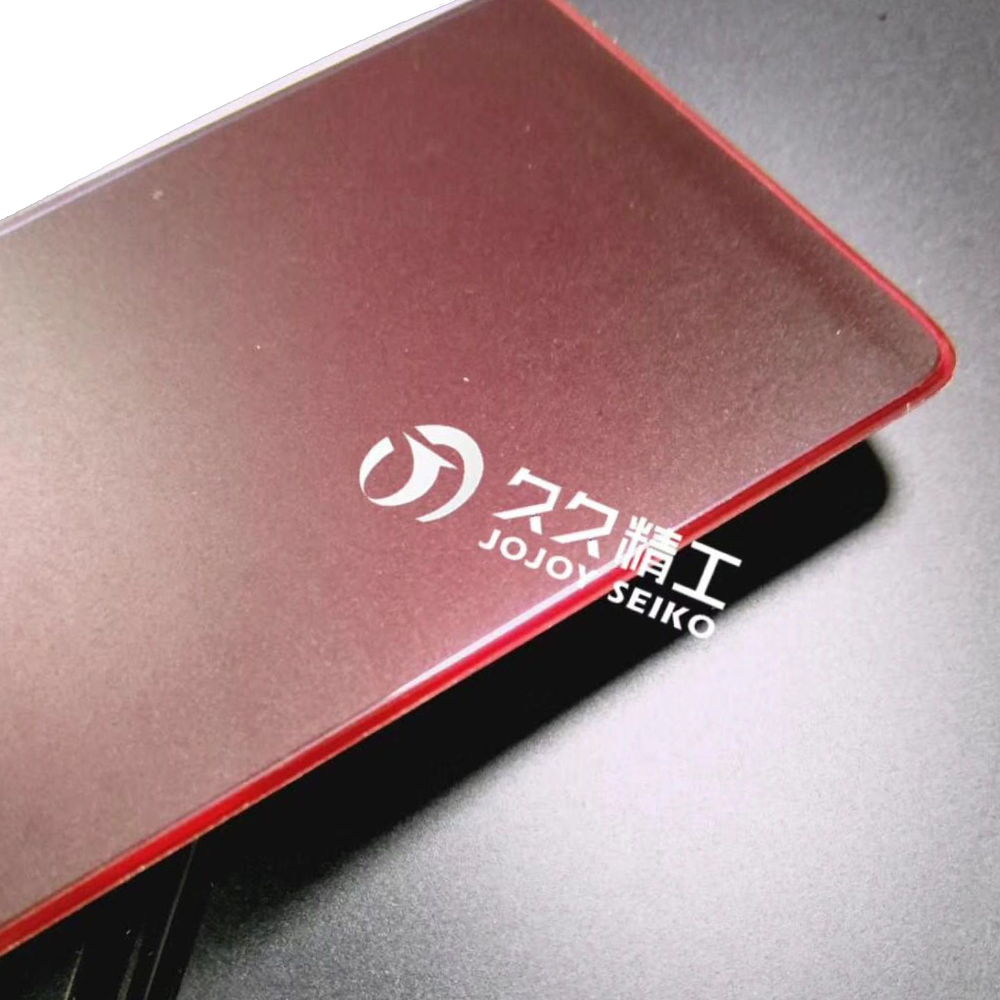

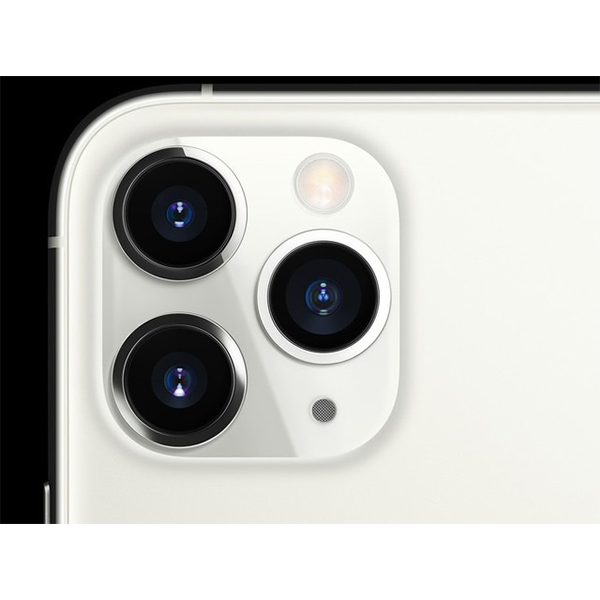

- JS-660S-3-V1.0 以绝对值总线式编码器的高响应伺服电机作为驱动动力，并配以高 精度研磨级滚珠丝杆、直线导轨及高转速、高精度电主轴；可对亚克力、玻璃、五金、 塑胶等材料进行切削加工。适用于手机、数码相机、MP3、MP4、DVD、LCD 等产品盖板、 按键及保护屏复合材料、手机按键、卡托、卡槽、中框等的倒角、切割、修边、钻孔、 切槽等加工；具有加工精度高、产品尺寸稳定、成品精细、加工速度快、生产效率高的 突出优势。
- 1、控制软件：采用绝对值控制方式，控制系统与驱动器闭环，实现高速、精准控制。兼容MasterCAM, ArtCAM, Pro-E, UG等设计软件。
2、全新设计的自动润滑系统, 持久保持润滑运动部件。
3、防尘系统：机床上的丝杆、导轨等关键精度部件均有防水防尘配件，有防水防尘保护。
4、冷却循环系统：多级过滤多级沉淀过滤系统，有效的改善了切削液/纯水的冷却效果，防止切削液/纯水中有杂质影响加工效果。
5、 整机全罩设计，有效减少加工时飞溅切削液/纯水。
6、 全新水防护设计, 更有效的保护导轨、丝杆、轴承、电机、等核心部件。
7、 配备高转速高精密主轴和先进的主轴冷却恒温系统。
- 参数表1-久久精工JS-660S-3-V1.0配置单
| 名 称 |
单 位 |
参数 |
数量 |
| 机器型号 |
台 |
JS-660S-3-V1.0 |
1 |
| 床身 |
台 |
花岗岩大理石 |
1 |
| 机台底座 |
台 |
花岗岩大理石 |
1 |
| 控制系统 |
套 |
维宏 |
1 |
| 主轴 |
支 |
转速：60000r/min 自动换刀 |
3 |
| 主轴直径：62mm |
| 冷却方式：水冷 |
| 功率：2.5KW |
| 主轴到工作台高度 |
mm |
180 |
|
| 丝杆 |
条 |
C3级 |
5 |
| 导轨 |
条 |
P级 |
10 |
| 对刀仪 |
个 |
高精度接触式 |
3 |
| 伺服电机马达 |
套 |
汇川 伺服 (绝对值) |
5 |
| 变频器 |
套 |
汇川 变频 |
3 |
| 机器结构内型 |
|
全罩（材质为钣金烤漆）/防水设计 |
1 |
| 润滑系统 |
台 |
宝腾:自动润滑 |
1 |
| 工件冷却方式 |
台 |
立式抽水马达 （选配） |
1 |
| 主轴冷却方式 |
台 |
水冷 |
1 |
| 主要电器原件 |
|
电器元件：施耐德 气动元件和接头：SMC/CKT/亚德克 |
一套 |
| 机床脚垫 |
套 |
三层金属/两层胶垫 |
3 |
| 探头 |
套 |
探头 |
3（选配） |
参数表2久久精工JS-660S-3-V1.0技术参数表
| 名称 |
单位 |
参数 |
备注 |
| 工作台尺寸 |
mm |
840*500 |
|
| 工作行程 |
mm |
280*520*120 |
(分别为：X轴；Y轴；Z轴) |
| 探头行程（选配） |
mm |
280*400 |
(分别为：X轴；Y轴） |
| 工作台承重 |
KG |
100 |
|
| XY平面圆度误差 |
mm |
0.015 |
直径200mm的误差 |
| 定位精度 |
mm |
±0.005 |
|
| 重复定位精度 |
mm |
±0.003 |
|
| 对刀精度 |
mm |
＜0.01 |
|
| 最大空走速度 |
mm/min |
15000 |
|
| 最大进给速度 |
mm/min |
9000 |
|
| 机床重量 |
KG |
2100 |
|
| 环境气压要求 |
|
0.55~0.65mpa；0.10立方米/min |
正压 |
| 真空压力要求 |
|
-0.06 MPA |
负压 |
| 电源 |
|
AC220V，50Hz |
|
| 设备润滑功能 |
|
自动润滑 |
|
| 主轴间距 |
mm |
280 |
|
| 机床润滑油 |
|
固态导轨油 |
定期加注 |
| 工件冷却方式 |
|
水冷 |
|
| 电柜箱冷却方式 |
|
冷凝器系统 |
|
| 工作环境 |
|
温度：0°～45°C,相对湿度：30%～75% |
|
| 用水量 |
|
15~30 L/MIN |
（单机循环，可调配水量） |
| 刀库容量 |
把 |
6把*3=18 直排式伺服换刀 |
（前12把30mm刀，后6把20mm刀） |
| 刀柄类型 |
套 |
ISO10 |
|
| 防滴油 |
|
XYZ轴具备 |
避免润滑油污染产品 |
