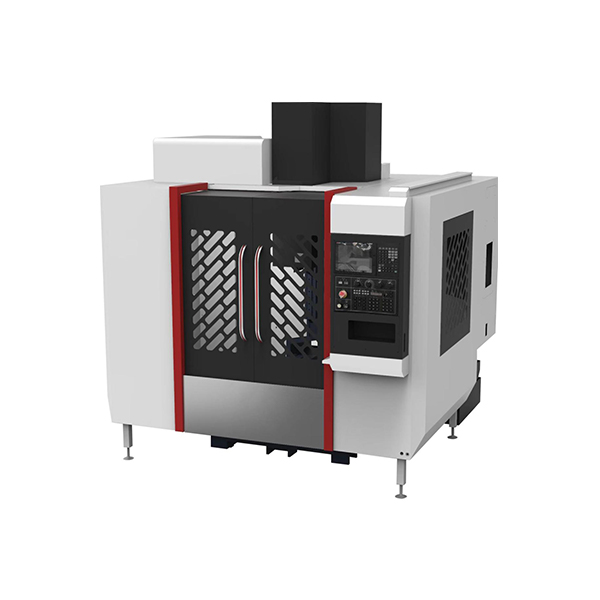

JS-D1050 数控加工机床
- JS-D1050是一台高速高精的数控加工机床,采用机电一体化设计,造型美观大方,可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

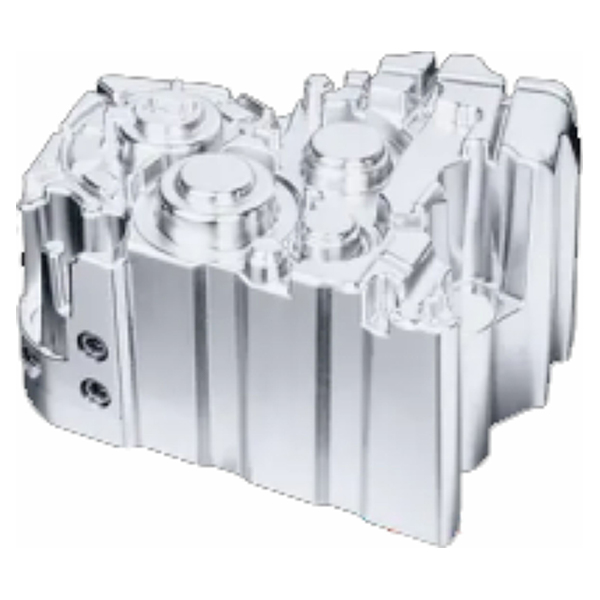

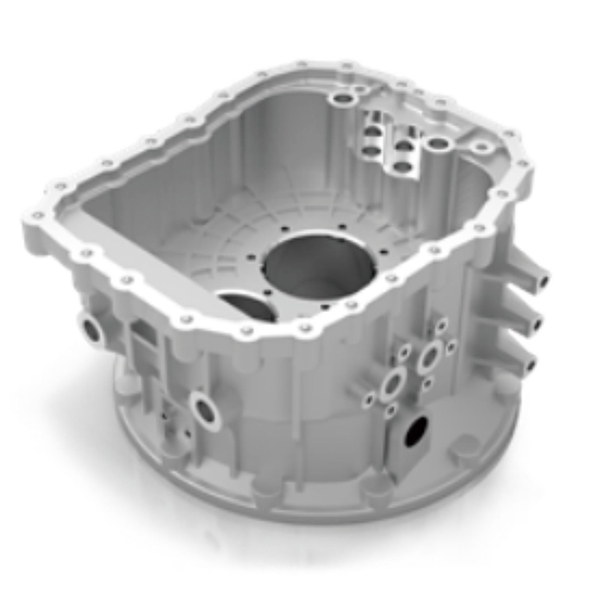

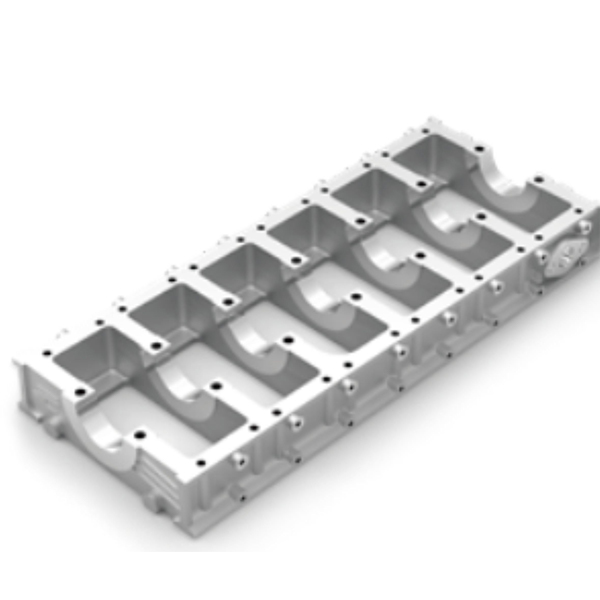

本机适用于各种铝合金、碳钢、不锈钢、钛合金、镁合金等特种合金材质零件的加工,广泛应用于新能源、汽车、航空航天等领域。
床 身:床身采用经典的C型结构,通过有限元分析、拓扑优化,全闭环应力路径提高刚性。各大件采用HT300高强度铸铁材质,经过去应力退火和半年以上自然时效处理,X、Y、Z轴采用P级直线滚动导轨,整机具有高刚性、高稳定性和高可靠性。
主 轴:采用BT40直联式高速高刚性主轴单元。
刀 库:刀库采用刀臂式刀库,质量可靠,性能稳定。刀库采用夹臂换刀,刀库容量为24把,换刀时间快。
驱 动:三轴电机与高精度滚珠丝杠采用直联驱动的方式,提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨,机床高速进给时震动小,低速进给时无爬行。
- 1.高速换刀系统,快速换刀时间
2.定位精准可靠,确保加工质量
3.移动速度高,缩短空移时间
4.高速高稳定的加工能力,是批量加工产品的极好选择
5.国际先进的著名品牌数控系统,功能强大且可靠
6.优良的人机交互界面,操作简单
项目 |
名称 |
参数 |
数控系统 |
高速数控系统 |
发那科/三菱/华中 |
驱动系统 |
交流伺服 |
发那科/三菱/华中 |
运动部件 |
滚珠丝杆 |
C3级;规格:3616 |
|
直线滚动导轨 |
P级;规格:35 |
工作台 |
尺寸 |
1000×500mm |
|
T型槽(槽数×槽宽×间距) |
5×18×80 |
|
最大承载 |
450KG |
加工范围 |
三轴行程X/Y/Z |
800/500/550mm |
|
主轴鼻端至工作台面距离 |
120~670mm |
选配430~970mm(立柱加高) |
主轴 |
适用刀柄 |
BT40 |
|
主轴电机功率 |
7.5/11KW |
|
主轴转速 |
12000RPM(选配10000RPM) |
刀库 |
刀库容量 |
24把 |
|
刀具最大直径/长度/重量 |
Æ80mm/300mm/8kg |
|
换刀时间(刀-刀) |
1.35S |
进给速度 |
X/Y/Z最大移动速度 |
48m/min |
|
最大加工速度 |
10m/min |
机床精度 |
定位精度(X/Y/Z) |
±0.005/300mm |
|
重复定位精度(X/Y/Z) |
±0.003/300mm |
机床尺寸 |
长×宽×高 |
2500×2600×2680mm |
机床重量 |
主体 |
4500KG |
机床动力 |
电源电压 |
三相 AC380V/50Hz |
|
机床总功率 |
20 KVA |
冷却系统 |
切削液冷却 |
喷头设计 |
|
主轴冷却 |
油冷机(选配) |
润滑系统 |
自动润滑系统 |
|
选配部件 |
立柱加高
中心出水
第四轴
第四五轴
自动侧头
油雾收集器 |
备注 |
所有配置参数或选配部件最终以合同为准 |
