JS-D1370LW 数控加工机床
- JS-D1370LW是一台卧式数控加工机床，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
本机适用于各种模具钢、碳钢、不锈钢、钛合金等材质零件的加工，广泛应用于模具、新能源、汽车、航空航天等领域。

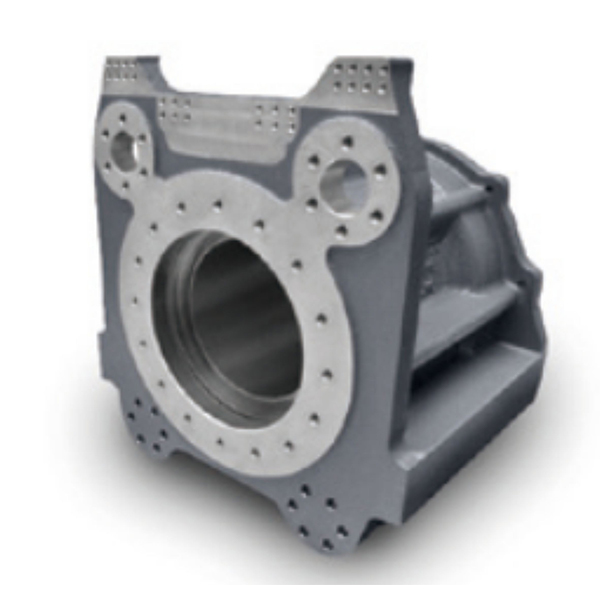

床 身：床身采用十字滑台结构，通过有限元分析、拓扑优化，全闭环应力路径提高刚性。各大件采用HT300灰扣铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚动导轨和矩形滑轨组合，整机具有高刚性、高稳定性和高可靠性。
主 轴：采用BT50高刚性主轴单元。
刀 库：刀库采用刀臂式刀库，质量可靠，性能稳定。刀库采用夹臂换刀，刀库容量为24把，换刀时间快。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。
- 1.主轴箱的平衡属单一的重力平衡，主轴箱的配重采用氮气平衡系统。
2.定位精准可靠，确保加工质量
3.移动速度高，缩短空移时间
4.高速高稳定的加工能力，是批量加工产品的极好选择
5.国际先进的著名品牌数控系统，功能强大且可靠
6.优良的人机交互界面，操作简单
| 项目 |
名称 |
参数 |
| 数控系统 |
高速数控系统 |
发那科/三菱/华中 |
| 驱动系统 |
交流伺服 |
发那科/三菱/汇川 |
| 运动部件 |
滚珠丝杆 |
C3级；规格：5010 |
| |
直线滚动导轨 |
X轴55*2，Y轴45*4，Z轴矩形滑轨 |
| 工作台 |
尺寸 |
1360×700mm |
| |
T型槽（槽数×槽宽×间距） |
5×18×122 |
| |
最大承载 |
1000KG |
| 加工范围 |
三轴行程X/Y/Z |
1200/900/700mm |
| |
主轴中心至工作台面距离 |
140~1040mm |
| |
主轴鼻端至工作台中心距离 |
150~850mm |
| 主轴 |
适用刀柄 |
BT50 |
| |
主轴电机功率 |
15/18.5KW |
| |
主轴转速 |
6000RPM |
| 刀库（选配） |
刀库容量 |
24把 |
| |
刀具最大直径/长度/重量 |
Æ112mm/300mm/18kg |
| |
换刀时间（刀-刀） |
2S |
| 进给速度 |
X/Y/Z最大移动速度 |
24/24/18m/min |
| |
最大加工速度 |
10m/min |
| 机床精度 |
定位精度（X/Y/Z） |
±0.005/300mm |
| |
重复定位精度（X/Y/Z） |
±0.003/300mm |
| 机床尺寸 |
长×宽×高 |
3600×3520×2920mm |
| 机床重量 |
主体 |
95000KG |
| 机床动力 |
电源电压 |
三相 AC380V/50Hz |
| |
机床总功率 |
35 KVA |
| 冷却系统 |
切削液冷却 |
喷头设计 |
| |
主轴冷却 |
油冷机 |
| 润滑系统 |
自动润滑系统 |
|
| 选配部件 |
立柱加高
中心出水
齿轮头
转台
齿轮头
排屑机
油雾收集器 |
| 备注 |
所有配置参数或选配部件最终以合同为准 |
