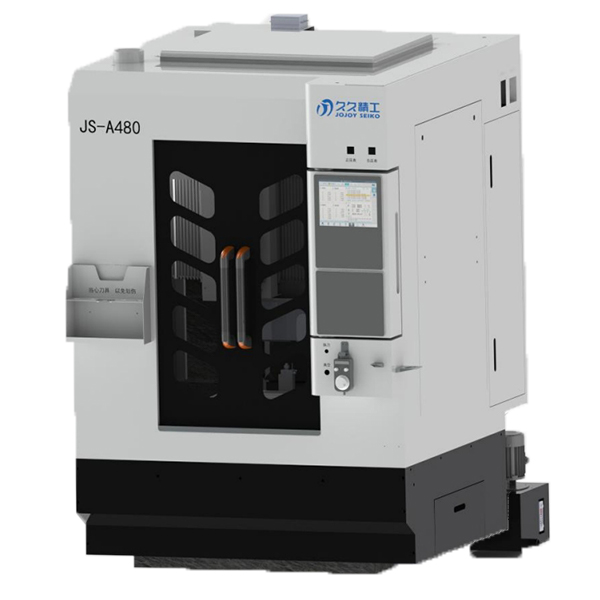

JS-A480-V1.0 智能精雕机
- JS-A480-V1.0 智能精雕机是以绝对值总线式编码器的高响应伺服电机 作为驱动动力，并配以高精度滚珠丝杆，进口精密直线导轨，高精度轴承， 汇川伺服电机，汇川变频器，专业工业控制系统，配备伺服直排刀库，以及 高转速、高精度主轴和专业工业控制系统等综合设计。

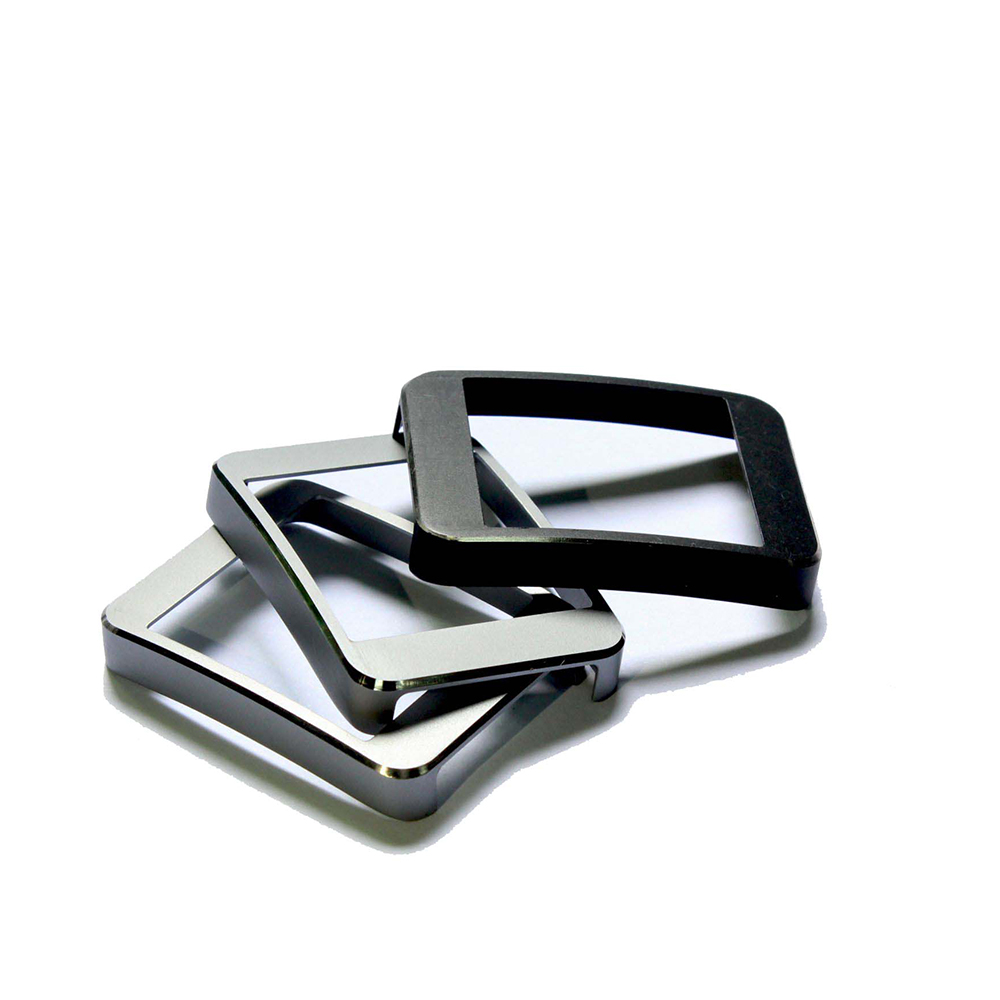

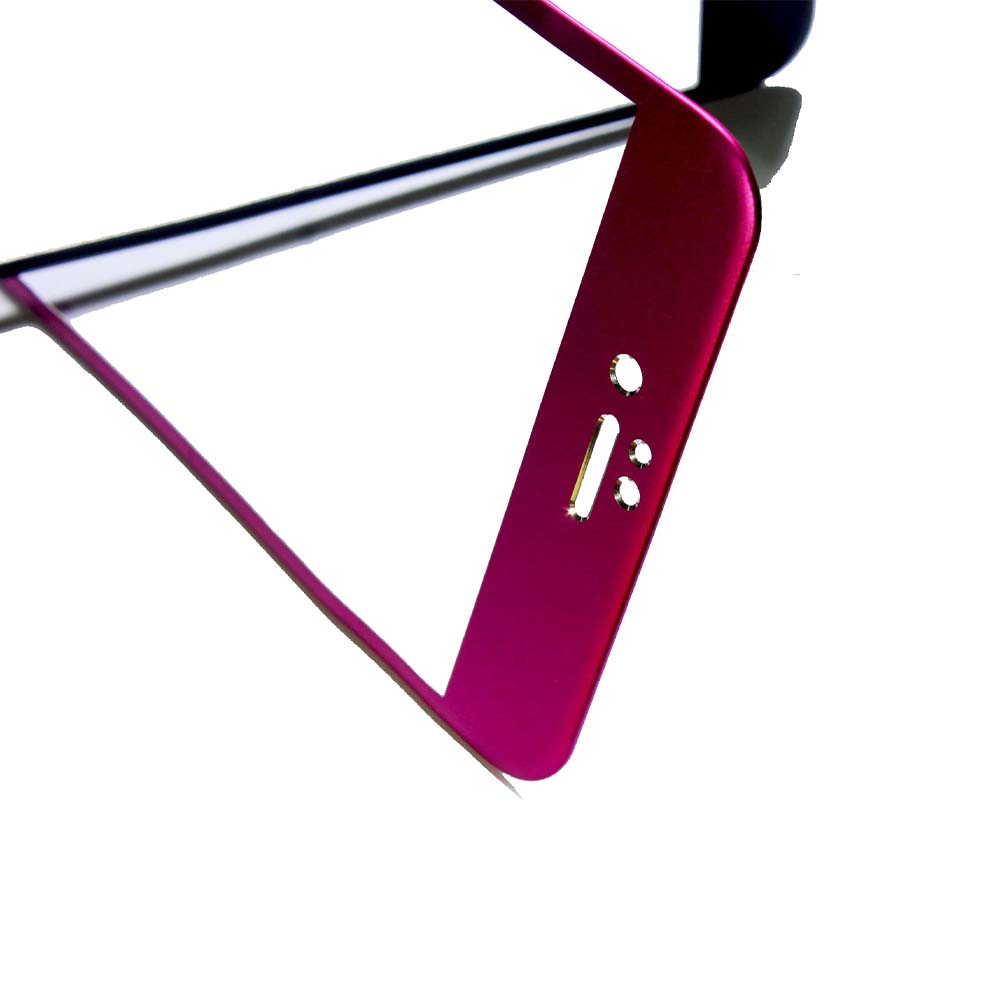

该设备可对玻璃等材料进行冷雕加工。适用于手机、平板、笔记本等产 品玻璃保护屏加工；可根据客户需求，增加探测功能，选配四轴。具有加工 精度高、产品尺寸稳定、成品精细、加工速度快、生产效率高的突出优势。
- 1、机床主体结构：整机（底座和床身）采用花岗岩大理石，不受温度影响， 床身稳定，永久不变形，加工精度高，高速运行稳定性好。
2、主要配件：高精度滚珠丝杆，进口精密直线导轨，高精度轴承，汇川伺 服电机，汇川变频器，专业工业控制系统， 高速主轴。
3、控制软件：采用模拟量控制方式，控制系统与驱动器闭环，实现高速、 精准控制。兼容 MasterCAM, ArtCAM, Pro-E, UG, AutoCAD 等设计软件，三种权限模式（操作员模式、厂商模式、开发商模式），可以保护机床各个等 级参数，避免操作员误修改机床关键参数。
4、全新设计的自动润滑系统, 持久保持润滑运动部件。保证机台清洁不漏 油。
5、防尘系统：机床上的丝杆、导轨等关键精度部件均有防水防尘配件，二 级防水防尘防护。
6、冷却循环系统：三级过滤两级沉淀过滤系统，有效的改善了切削液的冷 却效果，防止切削液中有杂质造成的崩边等加工异常。
7、 整机高全罩设计，有效减少加工时飞溅切削液。
8、 全新水防护设计, 更有效的保护导轨、丝杆、轴承、电机、等核心部件
9、 配备高转速高精密主轴和先进的主轴冷却恒温系统
10、 刀库设计在横梁底部，换刀完成后防护门关闭，与加工区完全隔离， 有效防护水屑影响；伺服换刀方式，适用于复杂的加工需求，用于多把刀具 加工的场合。
- 参数表 1： 久久精工 JS-A480-V1.0 智能精雕机 配置单
| 名 称 |
单 位 |
参数 |
数量 |
| 机器型号 |
台 |
JS-A480-V1.0 |
1 |
| 床身 |
台 |
花岗岩大理石 |
1 |
| 机台底座 |
台 |
花岗岩大理石 |
1 |
| 控制系统 |
套 |
华中系统 |
1 |
主轴 |
支 |
转速：36000rpm 气动换刀 |
1 |
| 主轴直径：100mm |
| 冷却方式：水冷 |
| 功率：6KW |
| 主轴到工作台高度 |
mm |
130-310（不含刀柄） |
|
| 丝杆 |
条 |
THK/力士乐/上银/NSK/亿孚/银泰 |
4 |
| 导轨 |
条 |
THK/力士乐/上银/INA/银泰/凯特/CSK |
8 |
| 对刀仪 |
个 |
高精度接触式 |
1 |
| 伺服电机马达 |
套 |
汇川伺服 (EtherCAT 总线绝对值) |
4 |
| 变频器 |
套 |
汇川变频器 |
1 |
| 机器结构内型 |
|
全罩（材质为钣金烤漆）/防水设计 |
1 |
| 润滑系统 |
台 |
宝腾:自动润滑(液态导轨油) |
1 |
| 工件冷却方式 |
台 |
立式抽水马达 |
1 |
| 主要电器原件 |
套 |
电器元件：施耐德/正泰/ 气动元件和接头：SMC/CKT/亚德客 |
1 |
| 机床脚垫 |
套 |
三层金属/两层胶垫 |
4 |
参数表 2 ： 久久精工 JS-A480-V1.0 智能精雕机 技术参数表
| 名称 |
单位 |
参数 |
备注 |
| 工作台尺寸 |
mm |
480*400 |
|
| 有效工作行程 |
mm |
490*410*180 |
(分别为：X 轴；Y 轴；Z 轴) |
| 工作台承重 |
KG |
≦80 |
|
| XY 平面圆度误差 |
mm |
±0.015 |
直径 200mm 的误差 |
| 定位精度 |
mm |
0.008 |
|
| 重复定位精度 |
mm |
0.004 |
|
| 对刀精度 |
mm |
＜0.01 |
|
| 主轴平面度 |
Mm |
0.02mm |
|
| 最大空走速度 |
M/min |
15 |
|
| 最大进给速度 |
M/min |
9 |
|
| 机床重量 |
KG |
3000 |
|
| 刀库容量 |
T |
7 把 |
直排刀库 |
| 刀柄规格 |
|
HSK32-ER32 |
|
| 压缩空气要求 |
|
压力：0.60~0.65mpa；流量：0.3 M3/min |
正压 |
| 真空要求 |
|
-0.06 Mpa |
负压 |
| 电源 |
|
AC380V，50Hz |
|
| 设备润滑功能 |
|
自动润滑 |
|
| 机床润滑油 |
|
液态导轨油 |
定期加注 |
| 工件冷却方式 |
|
水冷、风冷/喷雾 |
|
| 电柜箱冷却方式 |
|
冷凝器系统 |
|
| 工作环境 |
|
温度：0～45℃,相对湿度：30%～75% |
|
| 用水量 |
|
15~30 L/min |
（单机循环，可调配水量） |
