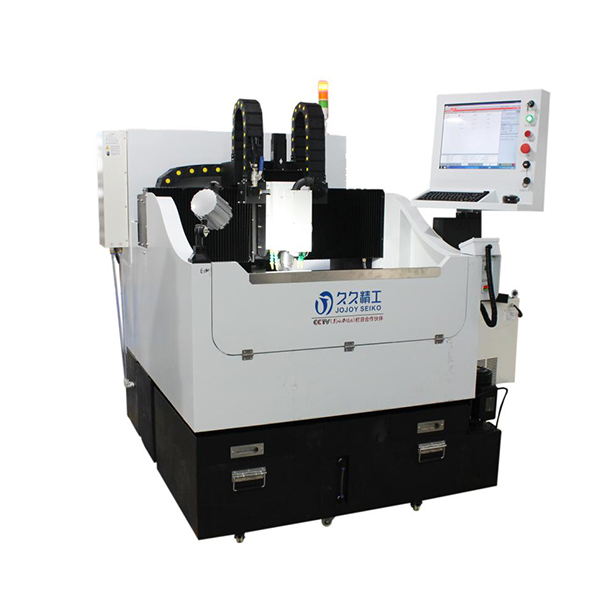

JS-450Y -V1.2 智能单轴精雕机

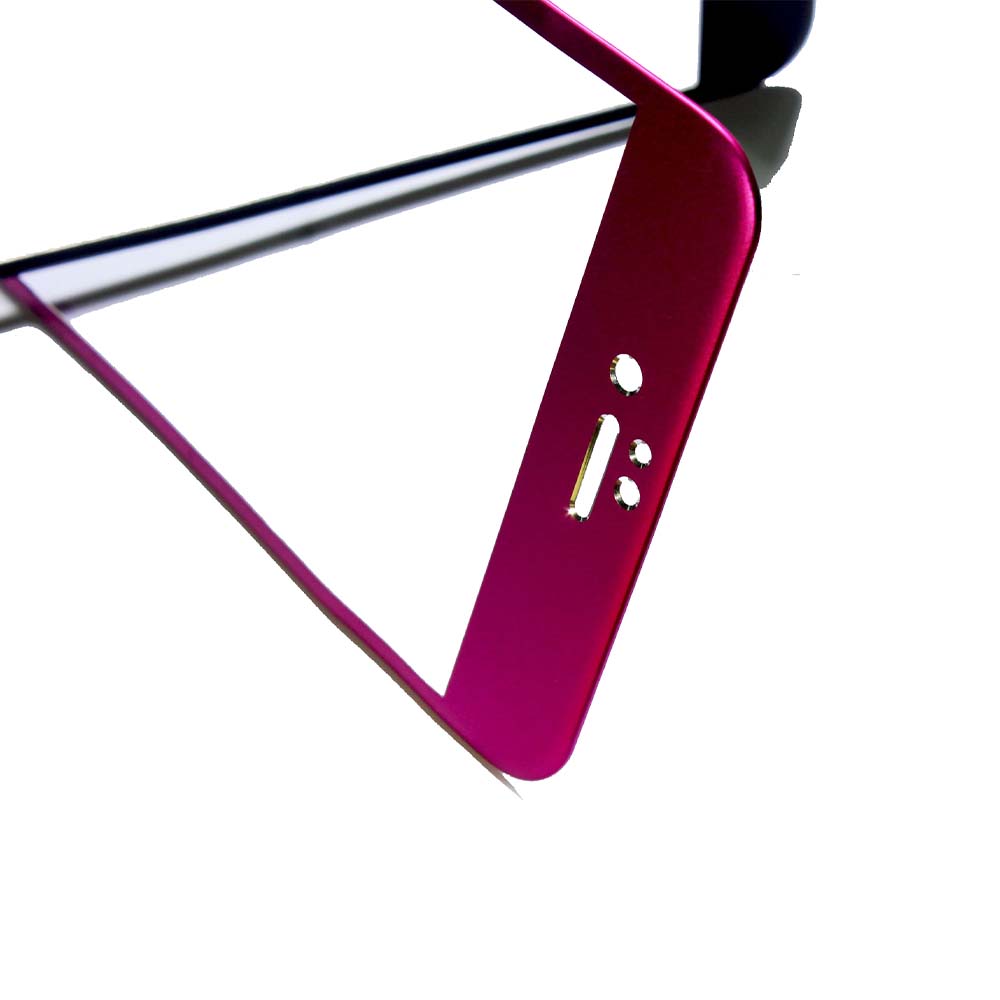

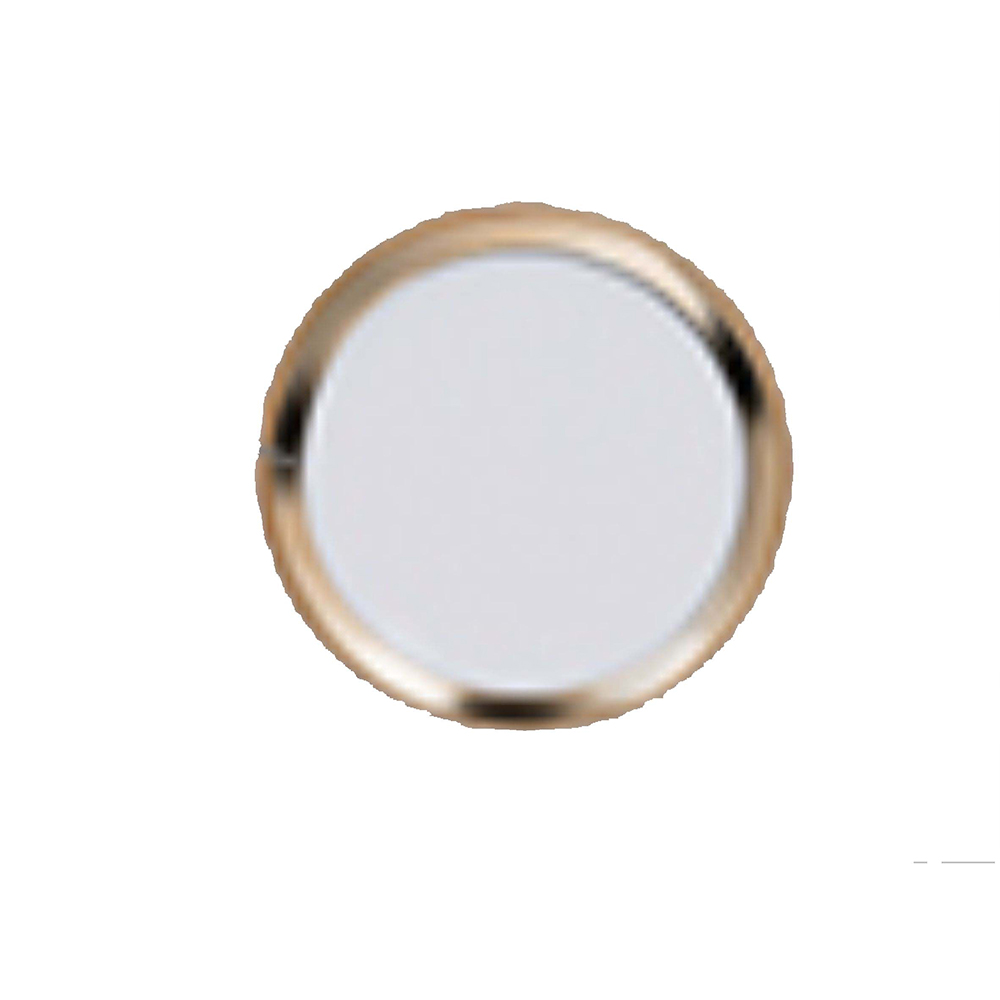

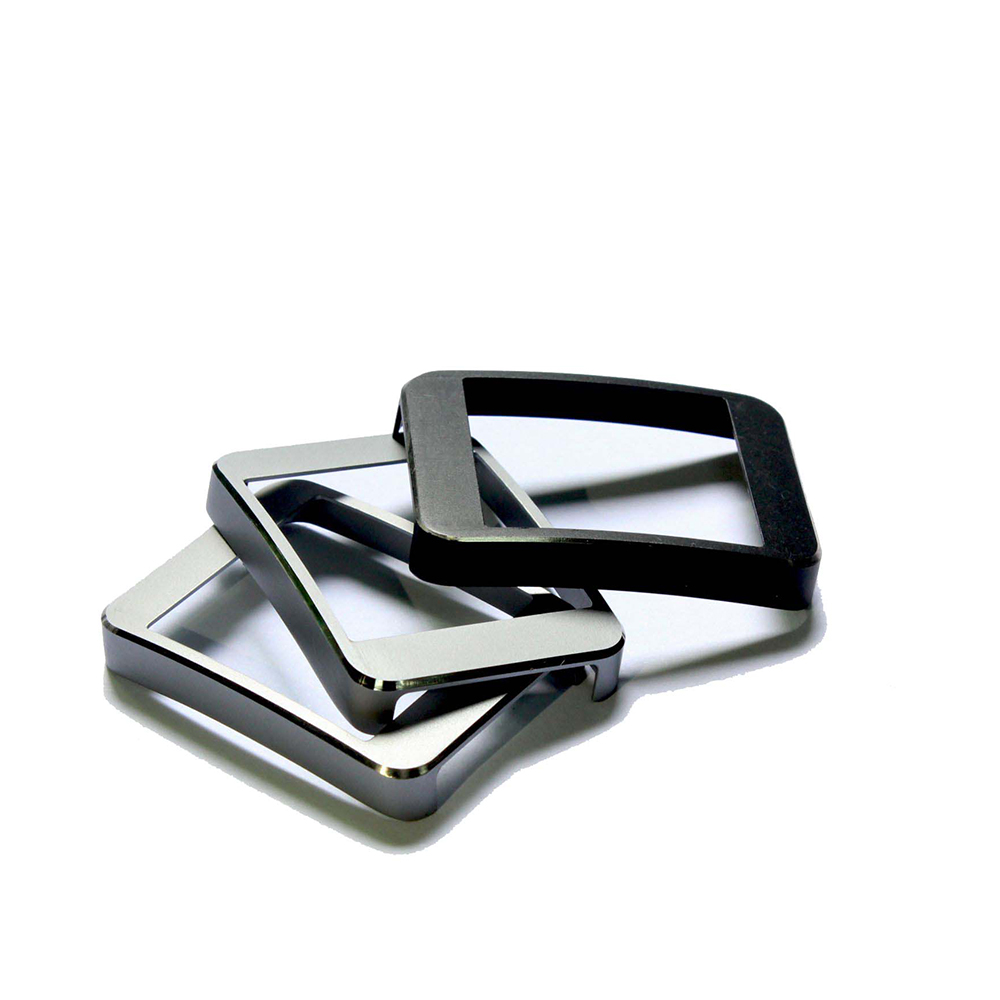

- JS-450Y -V1.2 以绝对值总线式编码器的高响应伺服电机作为驱动动力，并配以研磨 级滚珠丝杆、直线导轨，可对亚克力，玻璃等材料进行切削加工。适用于手机、数码相 机、MP3、MP4、DVD、LCD 等产品面板及保护屏的倒角、切割、修边等加工，针对平板电 脑以及手机配件的后壳加工具有加工精度高、产品性能优化更稳定、成品精细、加工速 度快、生产效率高的突出优势。
- 1.自动拍照校正，自分中心点，取模板。
2.程序加工速度快，产品精度高。
3.机台运动部位均采用高精度大理石制作，运行更平稳，产品精度更高,不容易变形.
4.领先专利技术，自主创新知识产权，更人性化系统软件操作界面。
- 参数表1-久久精工JS-450Y-CCD-V1.0配置单
| 名 称 |
单 位 |
参数 |
数量 |
| 机器型号 |
台 |
JS-450Y-CCD-V1.0 |
1 |
| 床身 |
台 |
花岗岩大理石 |
1 |
| 机台底座 |
台 |
花岗岩大理石 |
1 |
| 控制系统 |
套 |
维宏 |
1 |
| 主轴 |
支 |
主轴品牌：DAKE/爱贝科 |
|
| 转速：60000r/min 气动换刀 |
1 |
| 主轴直径：60mm |
| 冷却方式：水冷 |
| 功率：1.8KW |
| 主轴到工作台高度 |
mm |
150 |
|
| 丝杆 |
条 |
THK/力士乐/上银/NSK |
3 |
| 导轨 |
条 |
THK/力士乐/银泰/凯特 |
6 |
| 对刀仪 |
个 |
高精度接触式 |
1 |
| 伺服电机马达 |
套 |
汇川 伺服 (绝对值) |
3 |
| 变频器 |
套 |
汇川 变频 |
1 |
| 机器结构内型 |
|
半罩（材质为钣金烤漆）/防水设计 |
1 |
| 润滑系统 |
台 |
宝腾:自动润滑 |
1 |
| 工件冷却方式 |
台 |
立式抽水马达 |
1 |
| 主轴冷却方式 |
台 |
水冷 |
1 |
| 主要电器原件 |
|
电器元件：施耐德/欧姆龙/正泰 气动元件和接头：SMC/CKT/亚德克 |
一套 |
| 机床脚垫 |
套 |
三层金属/两层胶垫 |
3 |
参数表2久久精工JS-450Y-CCD-V1.0技术参数表
| 名称 |
单位 |
参数 |
备注 |
| 工作台尺寸 |
mm |
680*580 |
|
| 工作行程 |
mm |
620*620*95 |
(分别为：X轴；Y轴；Z轴) |
| 工作台承重 |
KG |
100 |
|
| XY平面圆度误差 |
mm |
0.015 |
直径200mm的误差 |
| 定位精度 |
mm |
0.006 |
|
| 重复定位精度 |
mm |
0.005 |
|
| 对刀精度 |
mm |
＜0.01 |
|
| CCD标定精度 |
mm |
0.006 |
|
| CCD视频范围 |
mm |
5*5 |
|
| 最大空走速度 |
mm/min |
12000 |
|
| 最大进给速度 |
mm/min |
9000 |
|
| 机床重量 |
KG |
1600 |
|
| 环境气压要求 |
|
0.55~0.65mpa；0.10立方米/min |
正压 |
| 真空压力要求 |
|
-0.06 MPA |
负压 |
| 电源 |
|
AC220V，50Hz |
|
| 设备润滑功能 |
|
自动润滑 |
|
| 机床润滑油 |
|
固态导轨油 |
定期加注 |
| 工件冷却方式 |
|
水冷 |
|
| 电柜箱冷却方式 |
|
冷凝器系统 |
|
| 工作环境 |
|
温度：0°～45°C,相对湿度：30%～75% |
|
| 防静电等级 |
|
摩擦静电＜100V；测点＜10Ω |
|
| 硬力值 |
|
110Mpa |
目前市场标值 |
| 用水量 |
|
15~30 L/MIN |
（单机循环，可调配水量） |
| 运动控制轴数 |
|
3轴（X,Y,Z） |
|
