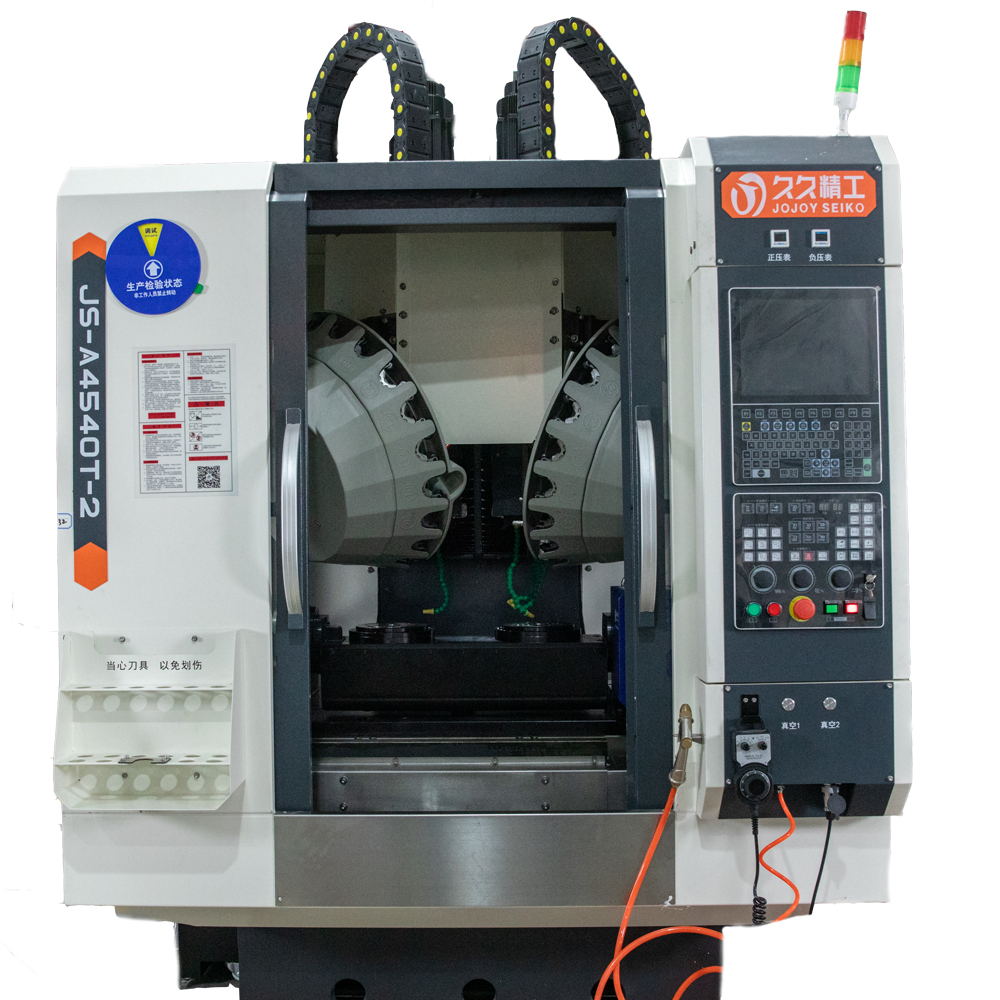

JS-A4540T-2 智能双头钻铣加工中心
- JS-A4540T-2是一台智能双头钻铣加工中心机床，床身采用高强度HT300灰口铸铁，双主轴双刀库，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
本机适用于中、小型箱体类、板类、盘类、壳体类等零件的多品种加工。
床 身：床身采用经典高刚性C型结构，通过有限元分析、拓扑优化，缩短应力路径提高刚性。各大件皆采用HT300铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚动导轨，整机具有高刚性、高稳定性和高可靠性。
主 轴：双主轴结构，采用BT30内藏式主轴，最大转速30000RPM。
刀 库：双刀库结构，采用夹臂式刀库，质量可靠，性能稳定。刀库采用夹臂换刀，刀库容量为21把，换刀时间快。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。
- 设备特点
- 高速换刀系统，快速换刀时间
- 定位精准可靠，确保加工质量
- 移动速度高48m/min，缩短空移时间
- 高速高稳定的加工能力，是批量加工产品的极好选择
- 双Z轴联动配置，两个头可同时对产品进行多片同时加工。
- 可选配探头功能，支持两个Z轴分别进行深度补偿。
- 强力冲屑系统，有效防止机器内切屑堆积，减少人工清理时间。
- 技术规格
| 项目 |
名称 |
参数 |
| 数控系统 |
数控系统 |
三菱/久久/发那科 |
| 驱动系统 |
交流伺服 |
三菱/汇川/发那科 |
| 运动部件 |
滚珠丝杆 |
THK/力士乐/上银/NSK/亿孚/银泰 |
| 直线滚动导轨 |
THK/力士乐/上银/INA/银泰/凯特/CSK |
| 工作台 |
尺寸 |
750×420mm |
| T型槽（槽数×槽宽×间距） |
5×14×80 |
| 最大承载 |
250KG |
| 加工范围 |
三轴行程X/Y/Z1/Z2 |
450/400/300/300mm |
| 主轴鼻端至工作台面距离 |
135~435mm |
| 主轴 |
主轴电机功率 |
8.5KW*2 |
| 主轴锥度/转速 |
BT30/30000RPM |
| 刀库 |
刀库容量 |
21T*2 |
| 刀具最大直径/长度/重量 |
Æ60mm/200mm/3kg |
| 换刀时间（刀-刀） |
2s |
| 进给速度 |
最大移动速度 |
48m/min |
| 最大加工速度 |
10m/min |
| 机床精度 |
定位精度（X/Y/Z） |
0.008mm |
| 重复定位精度（X/Y/Z） |
0.005mm |
| 机床尺寸 |
长×宽×高 |
1800×2350×2390mm |
| 机床重量 |
整机 |
3000KG |
| 机床动力 |
电源电压 |
三相 AC380V/50Hz |
| 机床总功率 |
30 KVA |
| 冷却系统 |
切削液冷却 |
喷头设计 |
| 主轴冷却 |
水冷机 |
| 润滑系统 |
自动定时、定量集中供油润滑系统 |
| 选配部件 |
第四轴
第四五轴
自动侧头
油雾收集器 |
| 备注 |
所有配置参数或选配部件最终以合同为准 |
