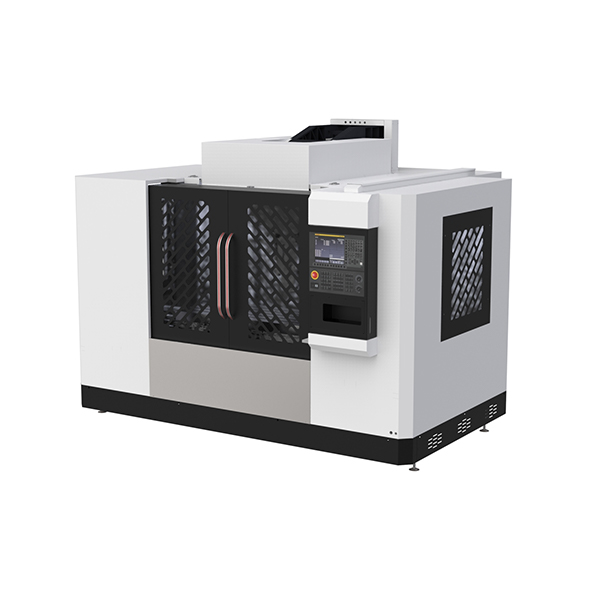

JS-A1460T 数控加工机床
- JS-A1460T是一台高速高精的数控加工机床，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

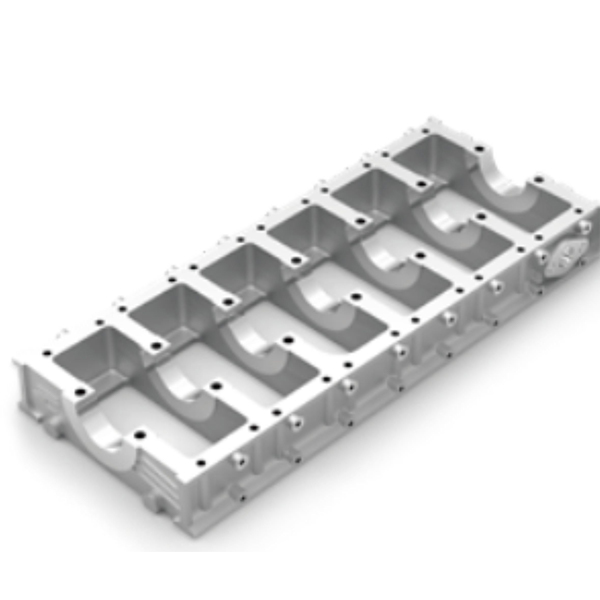

本机适用于各种铝合金、碳钢、模具钢、不锈钢、钛合金等特种合金材质零件的加工，广泛应用于新能源、汽车、航空航天等领域。
床 身：床身采用经典的C型结构，通过有限元分析、拓扑优化，全闭环应力路径提高刚性。各大件采用HT300灰扣铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z轴采用P级直线滚动导轨，整机具有高刚性、高稳定性和高可靠性。
主 轴：采用BT30直联式高速高刚性主轴单元。
刀 库：刀库采用夹臂式刀库，质量可靠，性能稳定。刀库采用夹臂换刀，刀库容量为21把，换刀时间快。
驱 动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。
- 1.高速换刀系统，快速换刀时间
2.定位精准可靠，确保加工质量
3.移动速度高，缩短空移时间
4.高速高稳定的加工能力，是批量加工产品的极好选择
5.国际先进的著名品牌数控系统，功能强大且可靠
6.优良的人机交互界面，操作简单
| 项目 |
名称 |
参数 |
| 数控系统 |
高速数控系统 |
发那科/三菱/华中 |
| 驱动系统 |
交流伺服 |
发那科/三菱/华中 |
| 运动部件 |
滚珠丝杆 |
C3级；规格：4012 |
| |
直线滚动导轨 |
P级；规格：45 |
| 工作台 |
尺寸 |
1400×600mm |
| |
T型槽（槽数×槽宽×间距） |
5×18×100 |
| |
最大承载 |
600KG |
| 加工范围 |
三轴行程X/Y/Z |
1300/650/450mm |
| |
主轴鼻端至工作台面距离 |
150~600mm |
| 主轴 |
适用刀柄 |
BT30 |
| |
主轴电机功率 |
5.5KW |
| |
主轴转速 |
20000RPM（选配12000RPM） |
| 刀库 |
刀库容量 |
21把 |
| |
刀具最大直径/长度/重量 |
Æ80mm/200mm/3kg |
| |
换刀时间（刀-刀） |
1.35S |
| 进给速度 |
X/Y/Z最大移动速度 |
36m/min |
| |
最大加工速度 |
10m/min |
| 机床精度 |
定位精度（X/Y/Z） |
±0.005/300mm |
| |
重复定位精度（X/Y/Z） |
±0.003/300mm |
| 机床尺寸 |
长×宽×高 |
3260×2850×2532mm |
| 机床重量 |
主体 |
4800KG |
| 机床动力 |
电源电压 |
三相 AC380V/50Hz |
| |
机床总功率 |
20 KVA |
| 冷却系统 |
切削液冷却 |
喷头设计 |
| |
主轴冷却 |
油冷机（选配） |
| 润滑系统 |
自动润滑系统 |
|
| 选配部件 |
中心出水
第四轴
第四五轴
立柱加高
对刀仪
自动侧头
排屑机
油雾收集器
前门自动门 |
| 备注 |
所有配置参数或选配部件最终以合同为准 |
