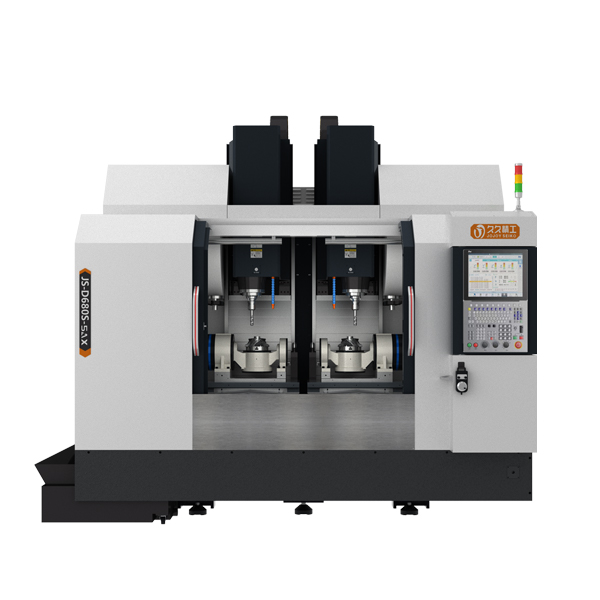

JS-D680S-5AX 智能双通道五轴加工中心

JS-D680S-5AX 是一台高速高精的智能双通道五轴加工中心，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成钻、镗、扩、铰、锪、攻丝等多种工序的加工。

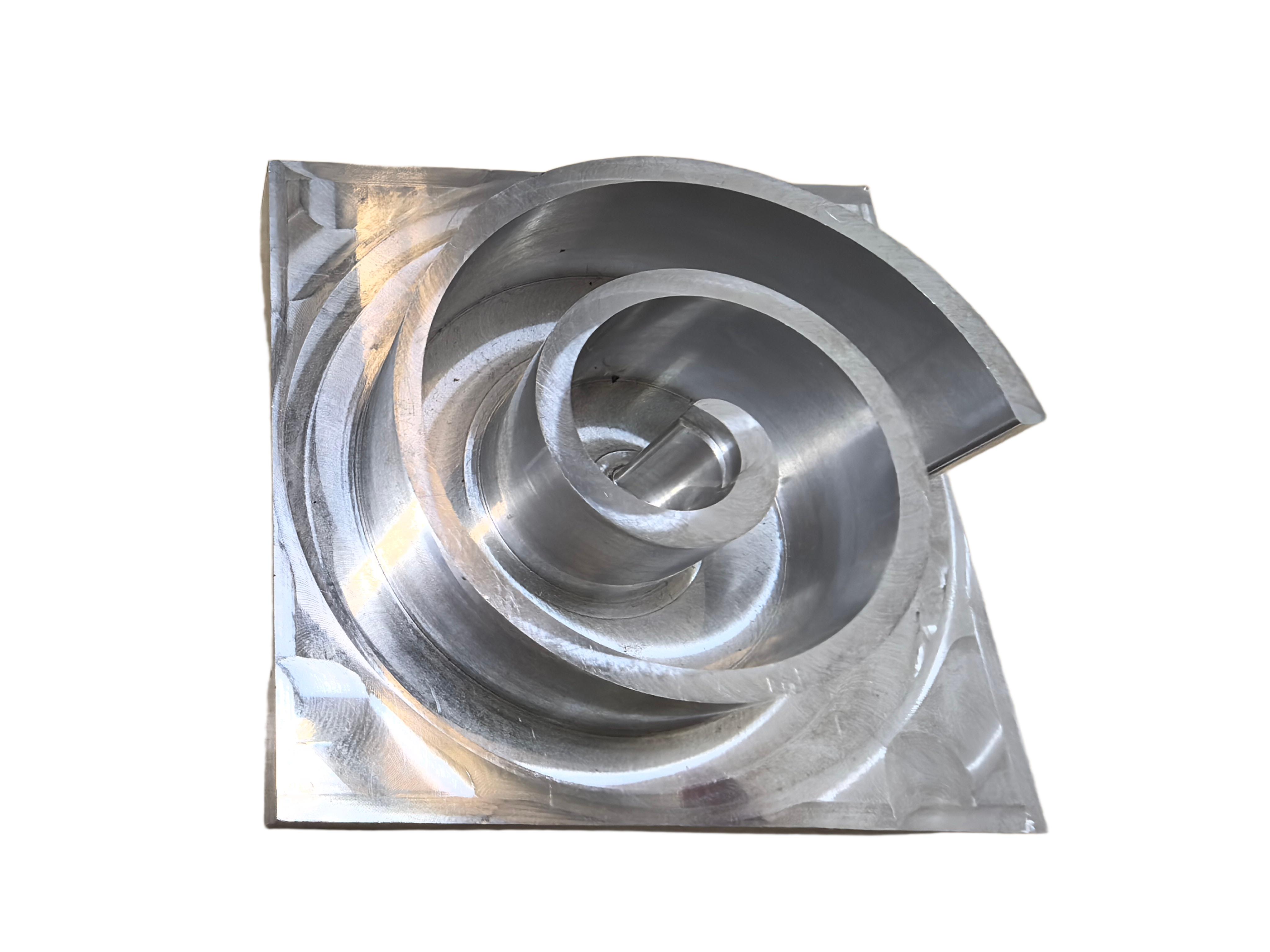

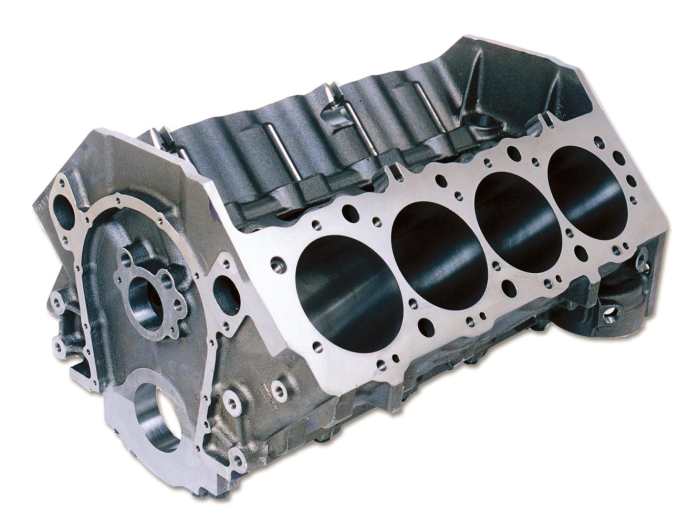

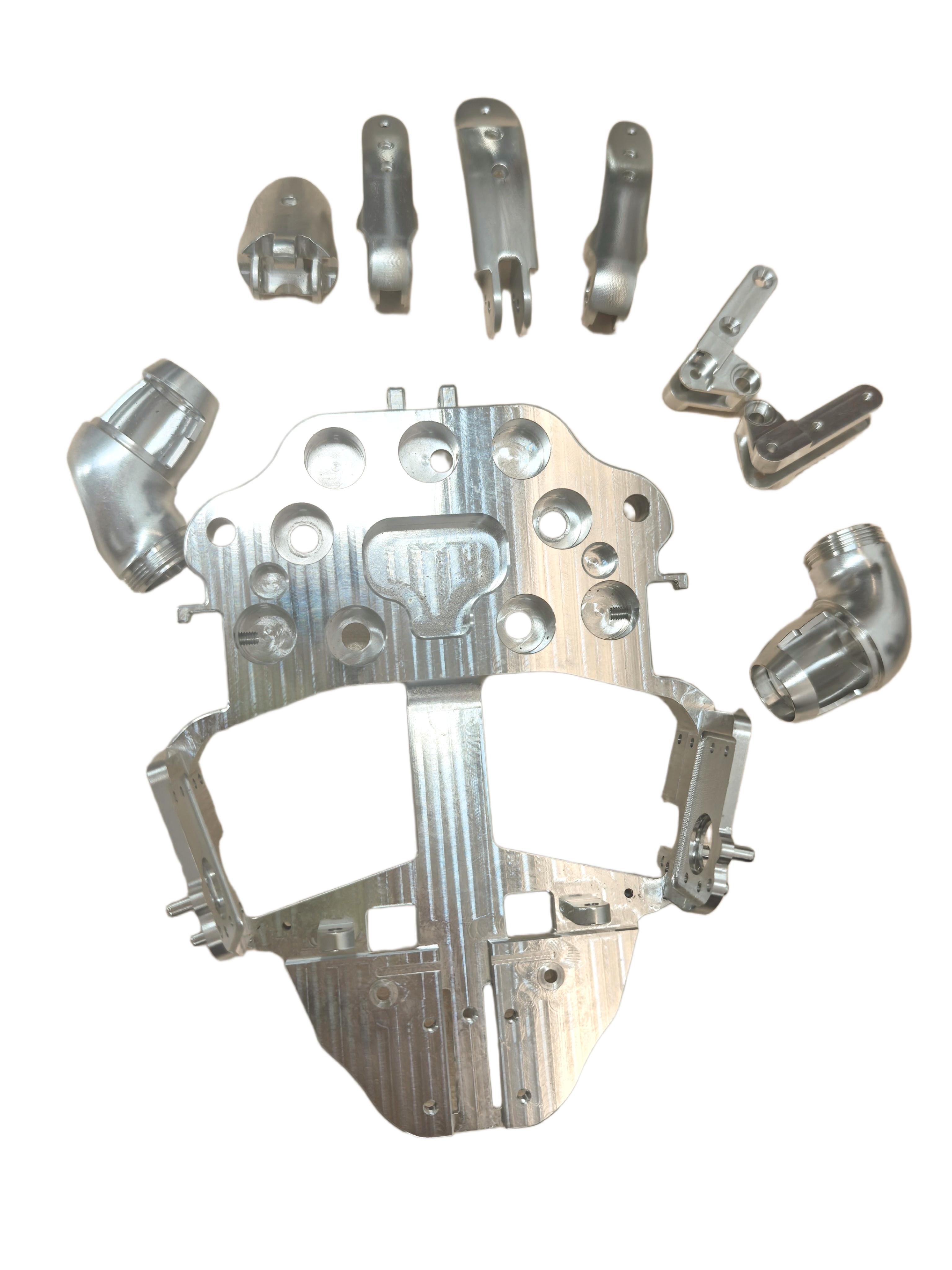

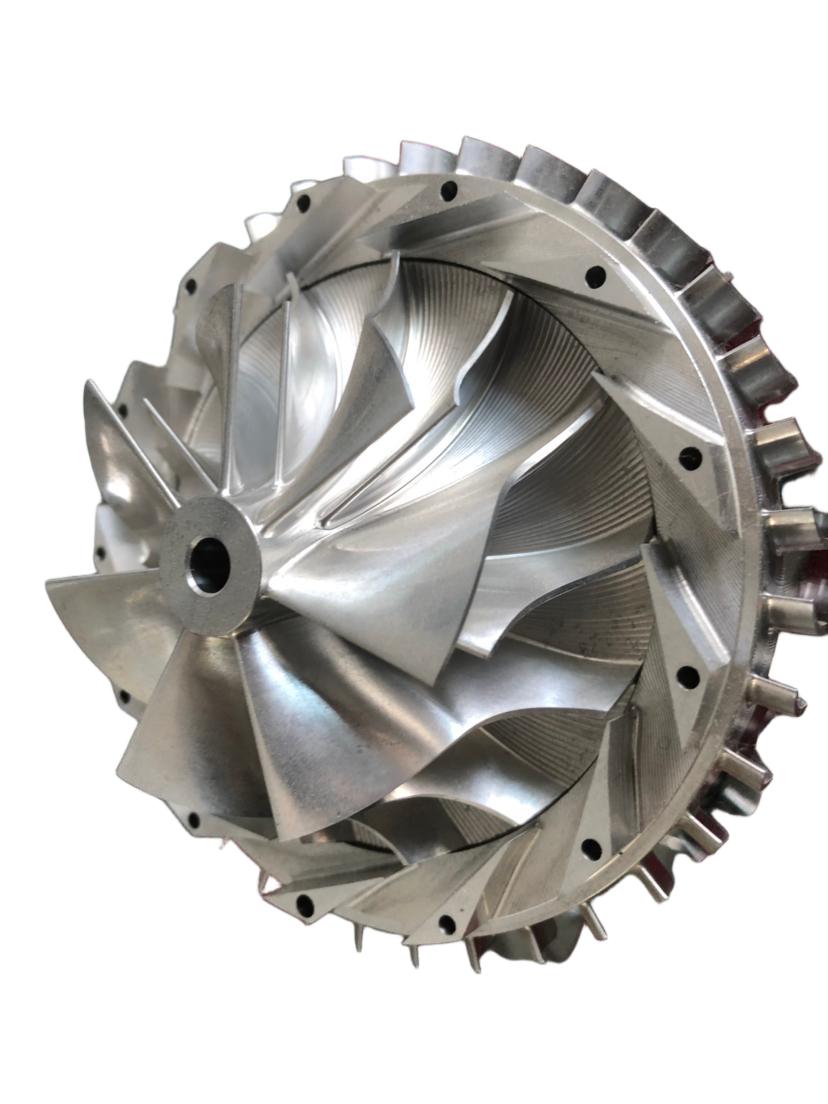

本机适用于各种铝合金、镁合金、铜合金、锌合金、钛合金及钢等材质零件的加工，广泛应用于新能源、汽车、消费电子等领域。
床身：床身采用高刚性 C 型结构，对称设计，双 X 双 Y 双 Z 结构，通过有限元分析、拓扑优化，全闭环应力路径提高刚性。各大件采用HT300 灰口铸铁或QT500球墨铸铁材质，经过去应力退火和半年以上自然时效处理，X、Y、Z 轴采用 P级直线滚动导轨，整机具有高刚性、高稳定性和高可靠性。
主  轴：双主轴结构，采用BT40 高速高刚性主轴单元。
刀  库：双刀库结构，刀库采用刀臂式刀库，质量可靠，性能稳定。刀库采用刀臂换刀，刀库容量为 24 把，换刀时间快。
驱  动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行。

机床采用独立双通道控制，双 X 双 Y 双 Z 结构,可以同时加工两件产品；
高速高稳定的加工能力，是批量加工产品的极好选择；
双螺杆排屑方式，实现自动排屑、自动集屑，有效防止机器内切屑堆积，减少人工清理时间；
可根据客户需要配置探头等功能部件，配置探头后，可根据产品来料精度情况实现 X、 Y、Z 三向独立补偿，以确保产品高加工品质。

名称	单位	参数	备注
工作台尺寸	mm	∅ 300
工作行程	mm	680×500×500	(分别为：X 轴；Y 轴；Z 轴；)
主轴鼻端至工作台	mm	60~560（不含刀柄）
B/C 回转角度	°	± 110 / 360
工作台承重	KG	60
工件最大回转直径	mm	∅ 400
T 型槽	mm	8- 12H7
XYZ 定位精度	mm	±0.005/300
XYZ 重复定位精度	mm	±0.003/300
A/C 定位精度	arc.sec	10
A/C 重复定位精度	arc.sec	5
主轴间距	mm	730
XYZ 最大快移速度	m/min	30
XYZ 最大进给速度	m/min	10
A/C 额定转速	rpm /min	150/200
A/C 最大转速	rpm /min	200/250
刀库容量	T	24 把×2（32 把×2 可选）
刀柄规格		BT40
刀具最大长度	mm	250
刀具直径	mm	78(邻空刀 140）
换刀时间（刀-刀）	S	2
三轴电机功率	kw	3×3×4.6	X1~X2/Y1~Y2/Z1~Z2
主轴电机功率	kw	11
机床重量	KG	7800
压缩空气要求		压力：0.55~0.65Mpa；流量：0.3 m3/min	正压
真空要求		-0.06 Mpa	负压
工作环境		温度：0～45℃,相对湿度：30%～75%
用水量		15~30 L/min	（单机循环，可调配水量）
