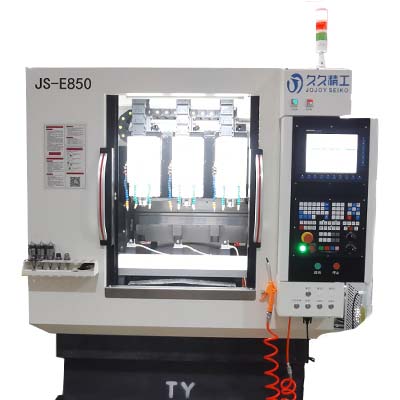

JS-E850 智能三头精雕机
- JS-E850-3-V2.0 智能精雕机以绝对值总线式编码器的高响应伺服电机作为驱 动动力，并配以研磨级滚珠丝杆、直线导轨，可对塑胶，玻璃，五金制品等材料进行切 削加工。针对平板电脑以及手机配件的后壳加工具有加工精度高、产品性能优化更稳定、 成品精细、加工速度快、生产效率高的突出优势。
- 1 、大理石结构，机器重心更稳定
2 、采用高精度研磨滚精丝杆、直线导轨，高精度轴承
3 、全新设计的自动润滑系统, 持久保持润滑运动部件.保证机台清洁不漏油
4 、配备高转速高精密主轴和先进的主轴冷却恒温系统
5 、单轴 多条万向喷水分头,冷却效果更理想.
6 、采用机电一体化结构设计, 占地面积更小,外形更美观.

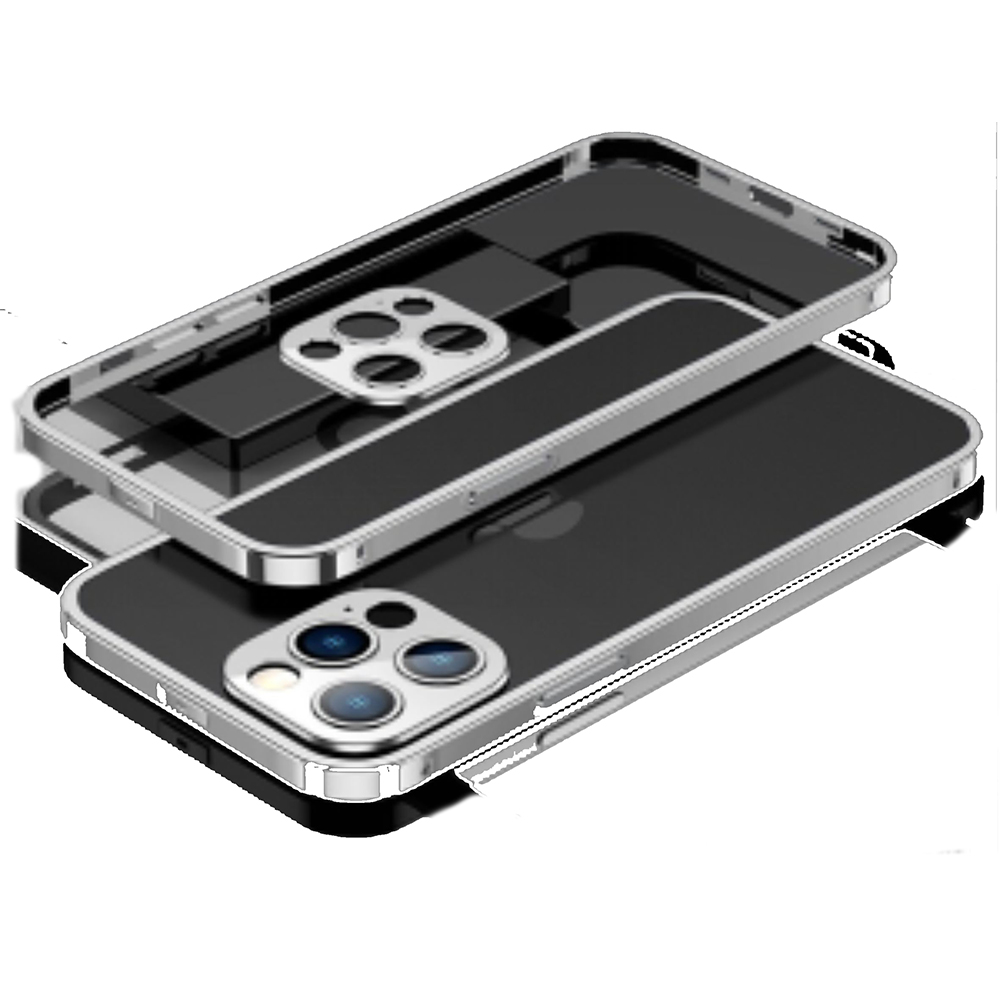

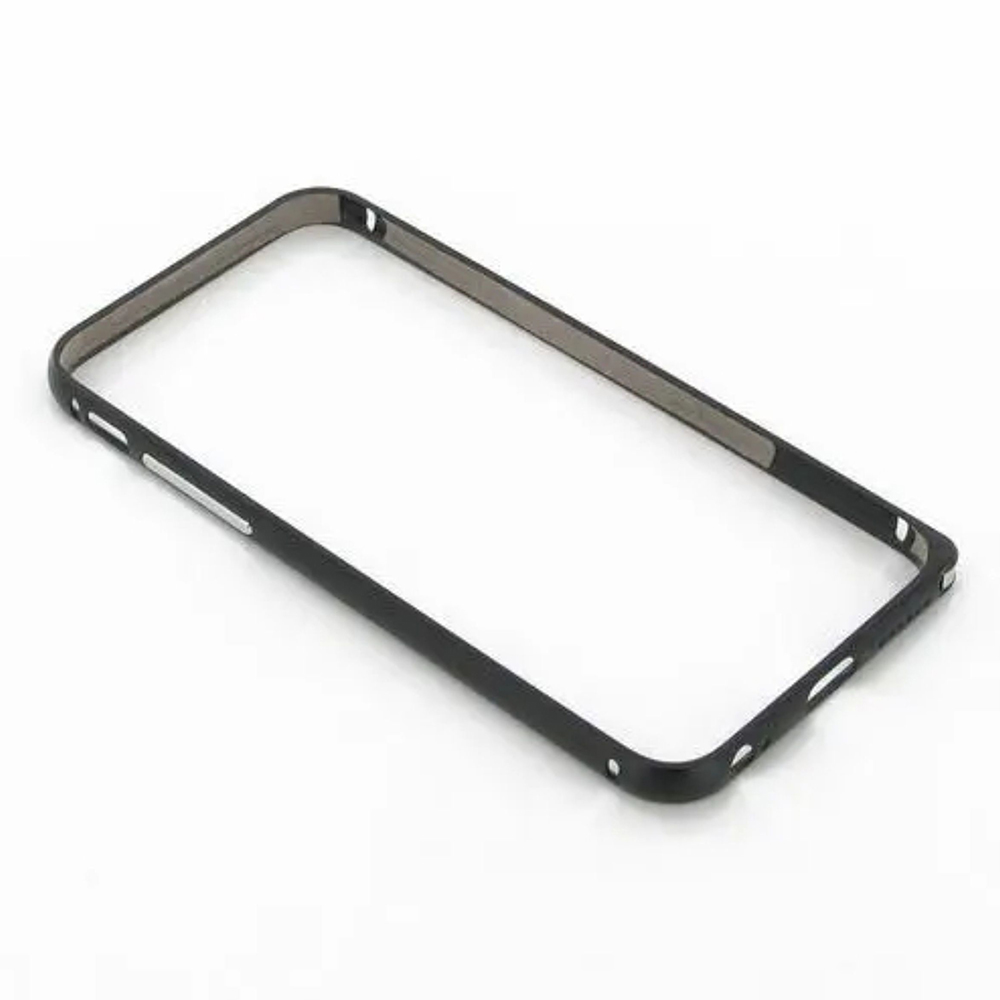

7 、适用于手机玻璃,手表,视窗镜片,塑胶,五金制品。
| 名 称 |
单 位 |
参数 |
数量 |
| 机器型号 |
台 |
JS-E850-3-V2.0 |
1 |
| 床身 |
台 |
花岗岩大理石 |
1 |
| 机台底座 |
台 |
花岗岩大理石 |
1 |
| 控制系统 |
套 |
维宏/华中数控系统 |
1 |
主轴 |
支 |
刀柄规格： ISO20 |
|
| 转速： 40000r/min 气动换刀 |
3 |
| 主轴直径： 80mm |
| 冷却方式： 水冷 |
| 功率： 4KW |
| 主轴到工作台高度 |
mm |
260 |
|
| 主轴间距 |
mm |
280 |
|
| 丝杆 |
条 |
C3 级 |
5 |
| 导轨 |
条 |
P 级 |
10 |
| 对刀仪 |
个 |
高精度接触式 |
3 |
| 伺服电机马达 |
套 |
伺服(总线绝对值) |
6 |
| 变频器 |
套 |
3.7KW变频器 |
3 |
| 机器结构内型 |
|
全罩（材质为钣金烤漆） /防水设计 |
1 |
| 润滑系统 |
台 |
宝腾: 自动润滑 |
1 |
| 工件冷却方式 |
台 |
立式抽水马达 |
1 |
主要电器原件 |
套 |
电器元件： 施耐德/欧姆龙/正泰 气动元件和接头： SMC/CKT/ 亚德客 |
1 |
| 机床脚垫 |
套 |
三层金属/两层胶垫 |
4 |
| 名称 |
单位 |
参数 |
备注 |
| 工作台尺寸 |
mm |
840*450 |
|
| 工作行程 |
mm |
280*500*150 |
(分别为： X 轴； Y 轴； Z 轴) |
| 探头行程 |
mm |
280*500（选配） |
(分别为： X 轴； Y 轴) |
| 工作台承重 |
KG |
100 |
|
| XY 平面圆度误差 |
mm |
0.015 |
直径 200mm 的误差 |
| 定位精度 |
mm |
±0.005 |
|
| 重复定位精度 |
mm |
±0.003 |
|
| 对刀精度 |
mm |
＜0.01 |
|
| 最大空走速度 |
mm/min |
15000 |
|
| 最大进给速度 |
mm/min |
9000 |
|
| 机床重量 |
KG |
2700 |
|
| 环境气压要求 |
|
0.55~0.65mpa；0.15 立方米/min |
正压 |
| 真空压力要求 |
|
-0.06 MPA |
负压 |
| 电源 |
|
AC380V ，50Hz |
|
| 设备润滑功能 |
|
自动润滑 |
|
| 机床润滑油 |
|
液态导轨油 |
定期加注 |
| 工件冷却方式 |
|
水冷/喷雾 |
|
| 电柜箱冷却方式 |
|
冷凝器系统 |
|
| 工作环境 |
|
温度： 0°～45°C,相对湿度： 30%～75% |
|
| 用水量 |
|
20~40 L/MIN |
（单机循环，可调配水量） |
| 刀库 |
套 |
20刀直排刀库 |
有线探头配置 |
| 18刀位+1探头刀位 |
无线探头配置 |
| 探头组件 |
套 |
有线/无线探头 |
选配 |
