JS-UA680M-V1.0 六头智能打磨机

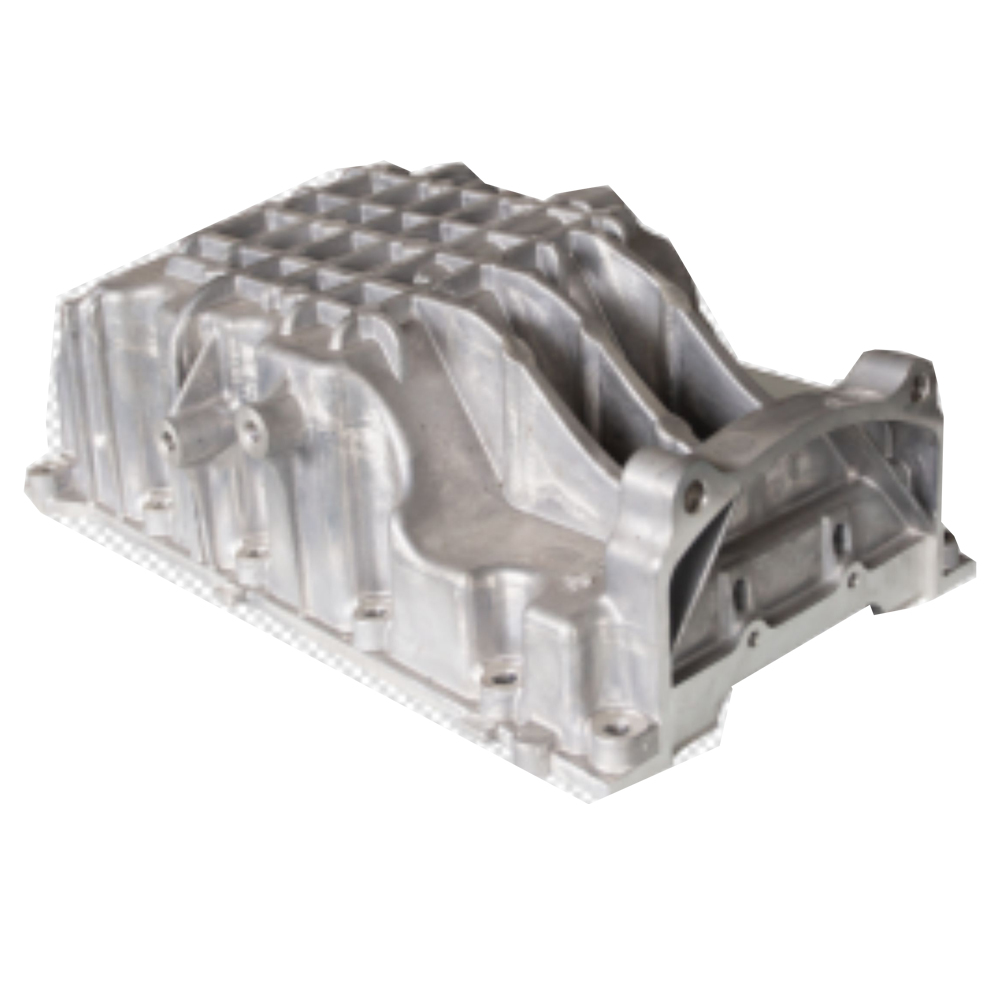

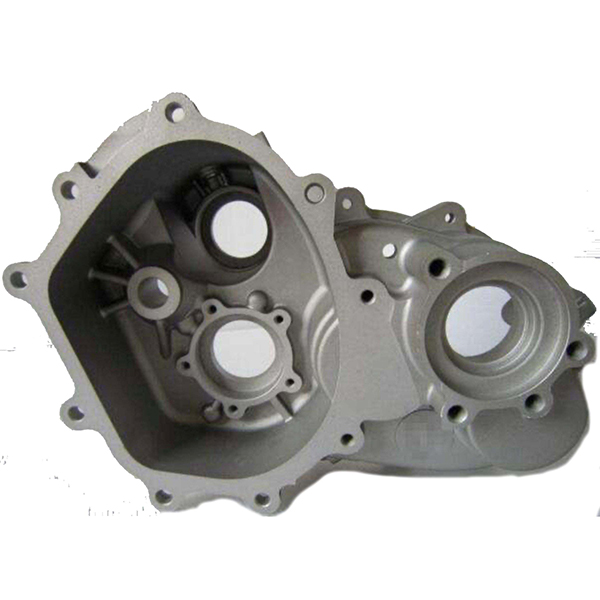

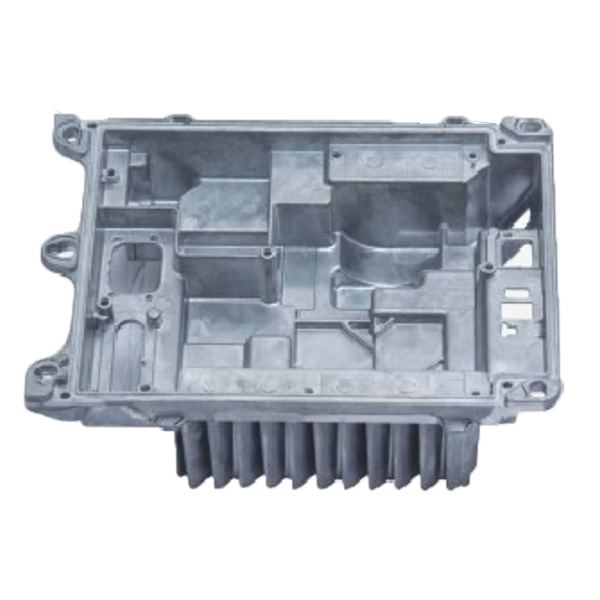

- JS-UA680M六轴智能打磨机,是一种去毛刺打磨的专用设备。由于打磨行业目前大部 分是由人工打磨效率低噪音大灰尘也大从而增加了工人的劳动强度,该机主要针对压铸 铝合金件进行表面处理从而代替传统的人工打磨,具有加工精度高、加工效率快及产品 适应广等特点,大大减轻工人工作量市场反馈较好。该设备应用在压铸行业如:汽车零配件摩托车配件等压铸件以及大型散热器加工为主。


- 1、机床主体结构:整机(底座和床身)采用铸铁,床身稳定,不变形,加工精度高, 高速运行稳定性好;
2、设备采用柔性化设计由刀盘和摇篮配合无需刀库从而达到切换主轴响应快实现一 次夹装就可对其它五各面立体化加工处理毛刺及分型面接口。刀盘可根据客户产品工艺 可配 4-6 种不同的主轴。
3、主要传动配件:进口精密直线导轨,丝杆,高精度轴承;
4、控制软件:该设备可配机床五轴系统或机器人系统实现多轴联动支持 3D 导入编 程,由 CAM 软件生成 G 代码,轨迹更精确,同时支持手动示教功能可任意修改加工轨迹 操作简便,易学。
5、全新设计的自动润滑系统, 持久保持润滑运动部件。保证机台清洁不漏油;
6、 整机外罩采用封闭设计,有效减少加工时粉尘飞溅,配铝削回收小车,保证生产现场整洁。
7、 配备高转速高精密主轴和先进的主轴冷却恒温系统 ;
- 参数表 1: 久久精工 JS-UA680M-V1.0 六轴智能打磨机
名 称 |
单 位 |
参数 |
数量 |
机器型号 |
台 |
JS-UA680M-V1.0 |
1 |
床身 |
台 |
铸铁 |
1 |
机台底座 |
台 |
铸铁 |
1 |
控制系统 |
套 |
华中数控 |
1 |
主轴 |
支 |
标配主轴:兴旺达、大可、华雕 |
4~6 |
转速:24000rpm |
主轴直径:80MM、100MM |
冷却方式:水冷 |
功率:2.2KW~3.7KW |
伺服电机 |
套 |
汇川 |
6 |
伺服驱动 |
套 |
汇川 |
6 |
丝杆 |
条 |
上银 |
3 |
导轨 |
条 |
上银 |
6 |
齿轮齿条 |
套 |
鸿展(台湾) |
1 |
RV 减速机 |
台 |
中大力德 |
1 |
谐波减速机 |
台 |
大族 |
1 |
浮动振磨机 |
台 |
12000RPM |
1 |
浮动锉刀机 |
台 |
径向+/-5°,轴向 5mm |
1 |
变频器 |
套 |
汇川 |
4 |
润滑系统 |
台 |
宝腾:自动润滑 |
1 |
主要电器原件 |
套 |
电器元件:施耐德/欧姆龙/正泰 气动元件和接头:
SMC/CKT |
1 |
环境气压要求 |
|
0.55~0.65mpa;0.15 M3/min |
|
电源 |
|
AC380V,50Hz |
|
工作环境 |
|
温度:0°~45°C,相对湿度:30%~75% |
|
功耗 |
台 |
16.5Kw |
1 |
参数表 2 : 久久精工 JS-UA680M-V1.0 六轴智能打磨机
名称 |
单位 |
参数 |
备注 |
可加工最大工件直径 |
mm |
∅700 |
|
有效工作行程 |
mm |
700*630*350 |
(分别为:X 轴;Y 轴;Z 轴;) |
重复定位精度 |
mm |
0.03 |
|
工作台承重 |
KG |
50KG |
|
XYZ 最大速度 |
mm/min |
45000 |
|
A 轴最大速度 |
°/s |
200 |
|
B 轴最大速度 |
°/s |
225 |
|
C 轴最大速度 |
°/s |
225 |
|
刀柄直径 |
mm |
∅3~∅16 |
|
主轴夹头规格 |
|
ER16 ER25 |
|
主轴功率 |
Kw |
2.2~3.7 |
|
设备润滑功能 |
|
自动润滑 |
|
整机尺寸 |
mm |
2215*1650*2440 |
|
机床重量 |
KG |
3.2T |
|
设备润滑功能 |
|
自动润滑 |
|
