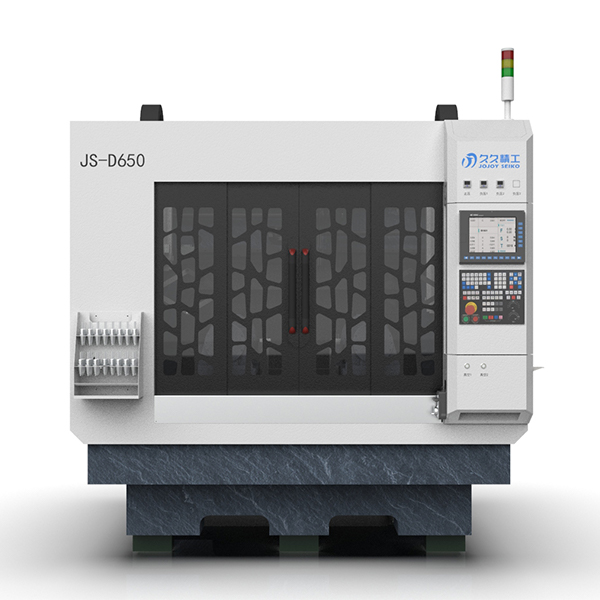

JS-D650-V2.2 智能双通道精雕机

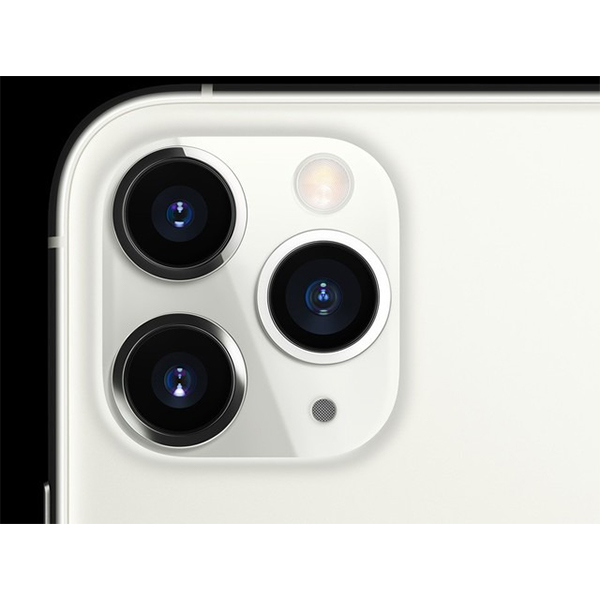

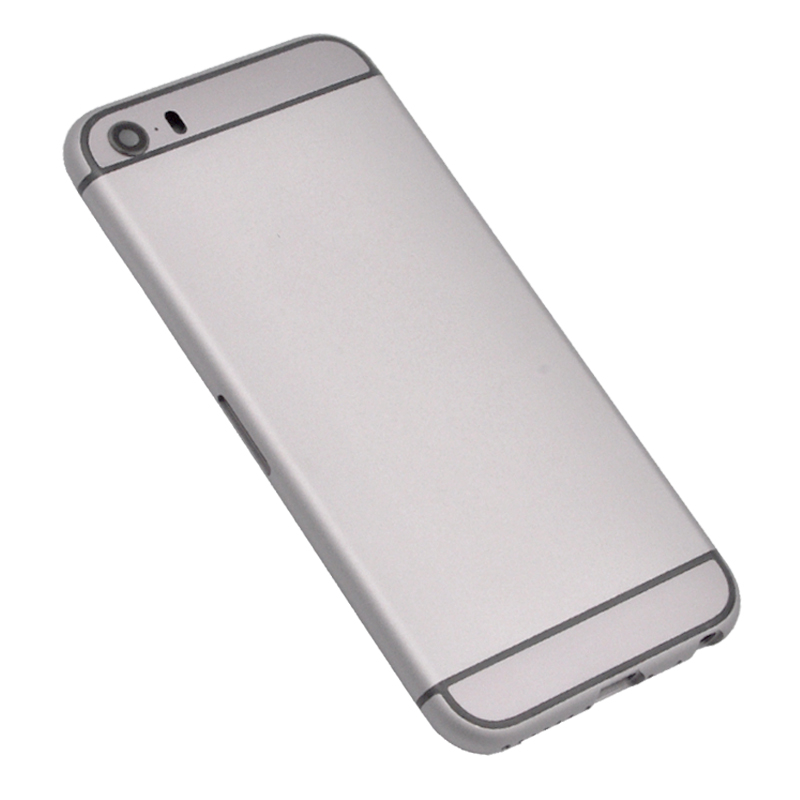

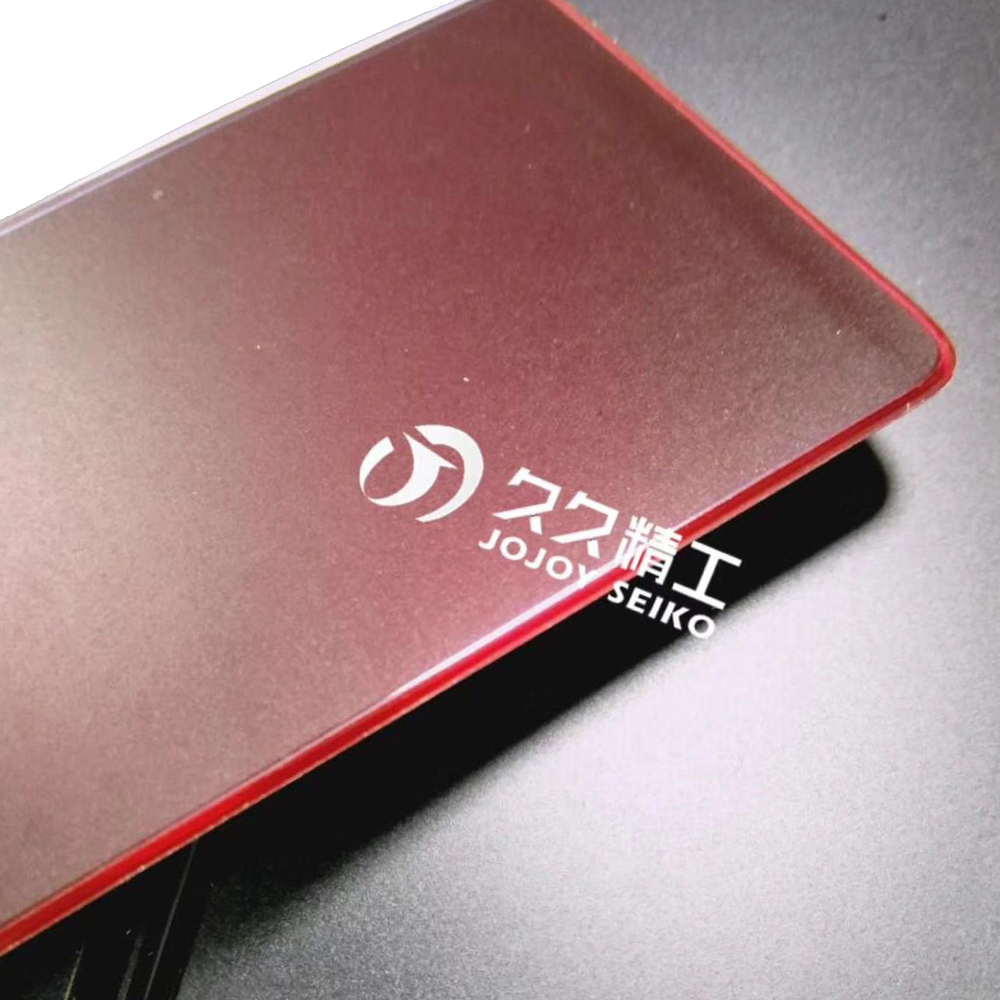

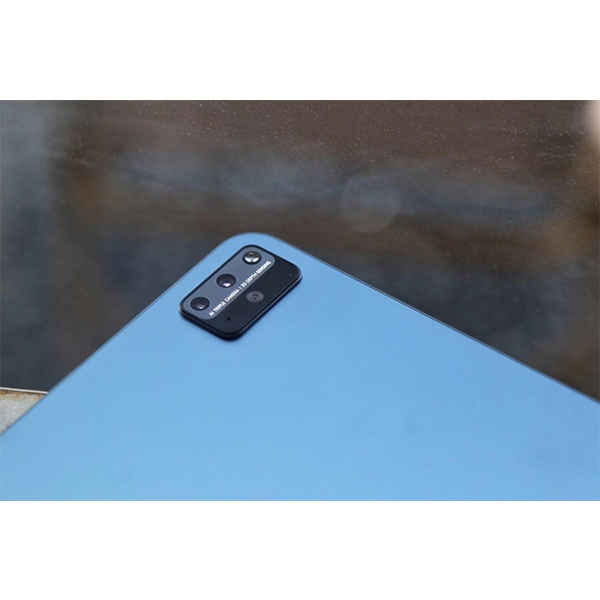

- JS-D650-V2.2 智能双通道精雕机,可配置四轴、五轴以及探头等功能部件,实现3C金属部件,复合板材等需要一次性加工成型4/5面精密加工开发的专用设备;具有加工精度高、加工效率快及产品适应广等特点。
- 1、机床主体结构:整机(底座和床身)采用优级大理石,不受温度影响,床身稳 定,永久不变形,加工精度高,高速运行稳定性好;
2、机床采用独立双通道控制,双 X 双 Y 双 Z 结构,可以同时加工二件产品;且, 可根据客户需要配置四轴、五轴以及探头等功能部件,实现产品一次装夹、多面加工; 配置探头后,可根据产品来料精度情况实现 X、Y、Z 三向独立补偿,以确保产品高加工 品质。
3、主要配件:进口精密直线导轨,丝杆,高精度轴承;
4、控制软件:采用模拟量控制方式,控制系统与驱动器闭环,实现高速、精准控 制。兼容 MasterCAM, ArtCAM, Pro-E, UG, AutoCAD 等设计软件,三种权限模式(操作 员模式、厂商模式、开发商模式),可以保护机床各个等级参数,避免操作员误修改机 床关键参数;
5、全新设计的自动润滑系统, 持久保持润滑运动部件。保证机台清洁不漏油;
6、防尘系统:机床上的丝杆、导轨等关键精度部件均有防水防尘配件,二级防水 防尘防护;
7、冷却循环系统:三级过滤两级沉淀过滤系统,有效的改善切削液的冷却效果;
8、 整机高全罩设计,有效减少加工时飞溅切削液;
9、 全新水防护设计, 更有效的保护导轨、丝杆、轴承、电机、等核心部件;
10、 配备高转速高精密主轴和先进的主轴冷却恒温系统 ;
11、 配备双层圆盘刀库。伺服换刀方式,实现快速换刀;同时,采用多级防护, 有效阻止加工时切削液及粉末进入。
12、可选配无线探头功能,支持双 Z 轴分别进行深度补偿。
13、可选配高性能数控刚性攻牙,可支持双 Z 轴同时攻牙。
14、全铸铁工作台,承重高,提高加工稳定性。
- 参数表1: 久久精工 JS-D650-V2.2智能双通道精雕机配置单
名 称 |
单 位 |
参数 |
数量 |
机器型号 |
台 |
JS-D650-V2.2 |
1 |
床身 |
台 |
花岗岩大理石 |
1 |
机台底座 |
台 |
花岗岩大理石 |
1 |
控制系统 |
套 |
华中数控系统 |
1 |
主轴 |
支 |
标配主轴:兴旺达、昊志 |
2 |
转速:36000 rpm 气动换刀 |
主轴直径:100MM |
冷却方式:水冷 |
功率:6KW |
攻牙主轴(选配) |
|
最大可攻M8的牙 |
铝 |
主轴到工作台高度 |
mm |
210-410(不含刀柄) |
|
丝杆 |
条 |
THK/上银/力士乐/PMI C3级 |
6 |
导轨 |
条 |
力士乐/THK/上银/凯特 P级 |
12 |
对刀仪 |
个 |
高精度接触式 |
3 |
伺服电机马达 |
套 |
汇川伺服 (EtherCAT总线绝对值) |
6 |
主轴驱动器 |
套 |
华中主轴驱动器 |
2 |
四轴(五轴) |
套 |
/ |
选配 |
机器结构内型 |
套 |
全罩(材质为钣金烤漆)/防水设计 |
1 |
润滑系统 |
台 |
宝腾:自动润滑 |
1 |
工件冷却方式 |
台 |
喷水/喷雾 |
1 |
主要电器原件 |
套 |
电器元件:欧姆龙/正泰 气动元件和接头:SMC/CKT |
1 |
机床脚垫 |
套 |
三层金属/两层胶垫 |
3 |
探头 |
套 |
欧谱奇无线探头 |
选配 |
参数表2 : 久久精工 JS-D650-V2.2智能双通道精雕机 技术参数表
名称 |
单位 |
参数 |
备注 |
工作台尺寸 |
mm |
565*600 |
|
有效工作行程 |
mm |
500*600*200 |
(分别为:X轴;Y轴;Z轴;) |
工作台承重 |
KG |
≤150KG |
|
XY平面圆度误差 |
mm |
±0.015 |
直径200mm的误差 |
定位精度 |
mm |
±0.005/300mm |
|
重复定位精度 |
mm |
±0.003/300mm |
|
对刀精度 |
mm |
<0.01 |
|
最大空走速度 |
M/min |
18 |
|
最大进给速度 |
M/min |
14 |
|
机床重量 |
KG |
6.2T |
|
刀库容量 |
T |
两套刀库系统,各20把+1探头位 |
双层圆盘刀库 |
刀柄规格 |
|
ISO25-ER20-035MS |
|
夹持范围 |
mm |
Φ1-13 |
|
环境气压要求 |
|
0.55~0.65mpa;0.15 M3/min |
正压 |
真空压力要求 |
|
-0.06 MPA |
负压 |
电源 |
|
AC220V,50Hz |
|
设备润滑功能 |
|
自动润滑 |
|
机床润滑油 |
|
固态导轨油 |
定期加注 |
电柜箱冷却方式 |
|
冷凝器系统 |
|
工作环境 |
|
温度:0°~45°C,相对湿度:30%~75% |
|
用水量 |
|
30~45 L/MIN |
(单机循环,可调配水量) |
