JS-D430-CCD-V2.1 智能双通道精雕机
- CCD自动校正系统,保证加工精度,加工TFT/LCD玻璃;
平台可自动校正,单双轴可选配,精度高(加工精度≤0.015mm,崩边量≤0.03mm)
- 设备特点:
1、机床主体结构:整机(底座和床身)采用优级大理石,不受温度影响,床身稳定,永久不变形,加工精度高,高速运行稳定性好;
2、机床采用独立双通道控制,双X 双Y 双Z结构,可以同时加工二件产品;且,可根据客户需要配置四轴、五轴以及探头等功能部件,实现产品一次装夹、多面加工;配置CCD后,可根据产品来料精度情况实现X、Y、Z三向独立补偿,以确保产品高加工品质。
2、主要配件:进口精密直线导轨,丝杆,高精度轴承;
3、控制软件:采用模拟量控制方式,控制系统与驱动器闭环,实现高速、精准控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等设计软件,三种权限模式(操作员模式、厂商模式、开发商模式),可以保护机床各个等级参数,避免操作员误修改机床关键参数;
4、全新设计的自动润滑系统, 持久保持润滑运动部件。保证机台清洁不漏油;
5、防尘系统:机床上的丝杆、导轨等关键精度部件均有防水防尘配件,二级防水防尘防护;
6、冷却循环系统:三级过滤两级沉淀过滤系统,有效的改善切削液的冷却效果;
7、 整机高全罩设计,有效减少加工时飞溅切削液;
8、 全新水防护设计, 更有效的保护导轨、丝杆、轴承、电机、等核心部件;
9、 配备高转速高精密主轴和先进的主轴冷却恒温系统 ;
10、 配备旋转刀库。ISO10主轴可配置12把刀, 伺服换刀方式,实现快速换刀;同时,采用多级防护,有效阻止加工时切削液及粉末进入。
序号 |
项目 |
性能指标 |
参数 |
备注 |
01 |
机床尺寸与选型 |
机床外型 |
防水防尘半罩式 |
|
02 |
|
工作台尺寸(mm) |
450x450 |
|
03 |
|
X.Y.Z行程(mm) |
400x450x170 |
|
04 |
|
台面结构 |
铝材T型槽 |
|
05 |
|
机器床身石材 |
花岗岩大理石 |
|
06 |
|
机器毛重 |
3.8T |
|
07 |
机床精度 |
加工精度(mm) |
±0.015 |
|
08 |
|
定位精度(mm) |
0.008 |
|
09 |
|
重复定位精度(mm) |
0.004 |
|
10 |
|
主轴间距(mm) |
/ |
|
11 |
传动结构 |
X、Y、Z传动结构 |
丝杆传动 |
|
12 |
|
导轨及丝杆润滑方式 |
自动油泵供油 |
|
13 |
机床功率 |
机器最大功率 |
12KW |
|
14 |
|
最大空行速度 |
15000mm/min |
|
15 |
|
最大工作速度 |
9000mm/min |
|
16 |
系统配置 |
控制系统 |
维宏数控系统 |
|
17 |
|
驱动系统 |
EtherCAT总线绝对值 |
|
18 |
|
变频器 |
汇川 |
|
19 |
主轴参数 |
主轴 |
兴旺达 60000r/min 2.5kw |
|
20 |
|
主轴冷却方式 |
水冷 |
|
21 |
|
主轴到工作台高度(mm) |
290 |
|
22 |
电气部分 |
电气控制部分 |
施耐德-欧姆龙-正泰等品牌 |
|
23 |
|
电源 |
AC220V,50Hz |
|
24 |
|
电柜冷却方式 |
冷凝器 |
|
25 |
其他 |
工作环境 |
温度:0°~45°C,相对湿度:30%~75% |
|
26 |
|
加工指令 |
G代码 |
|
27 |
|

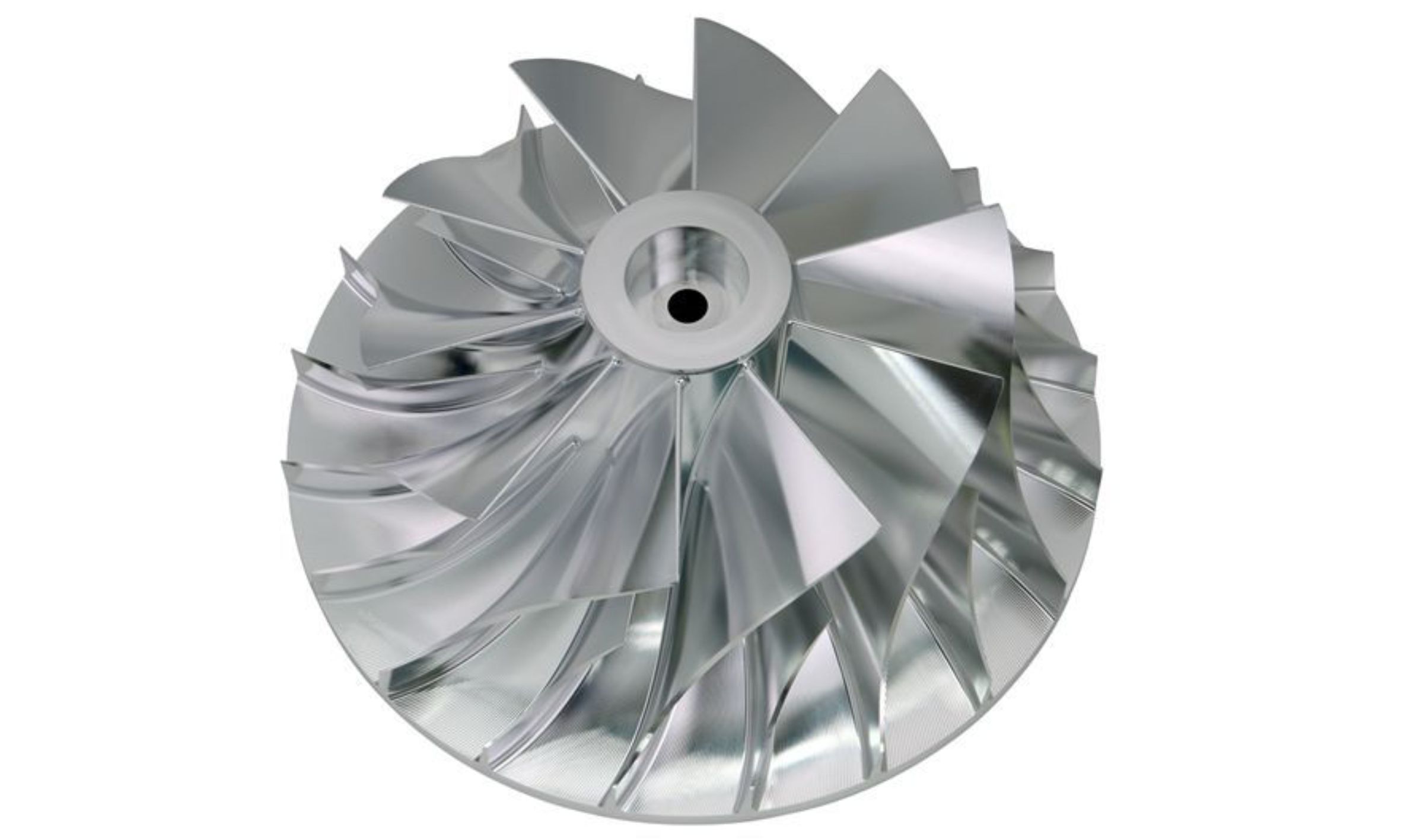

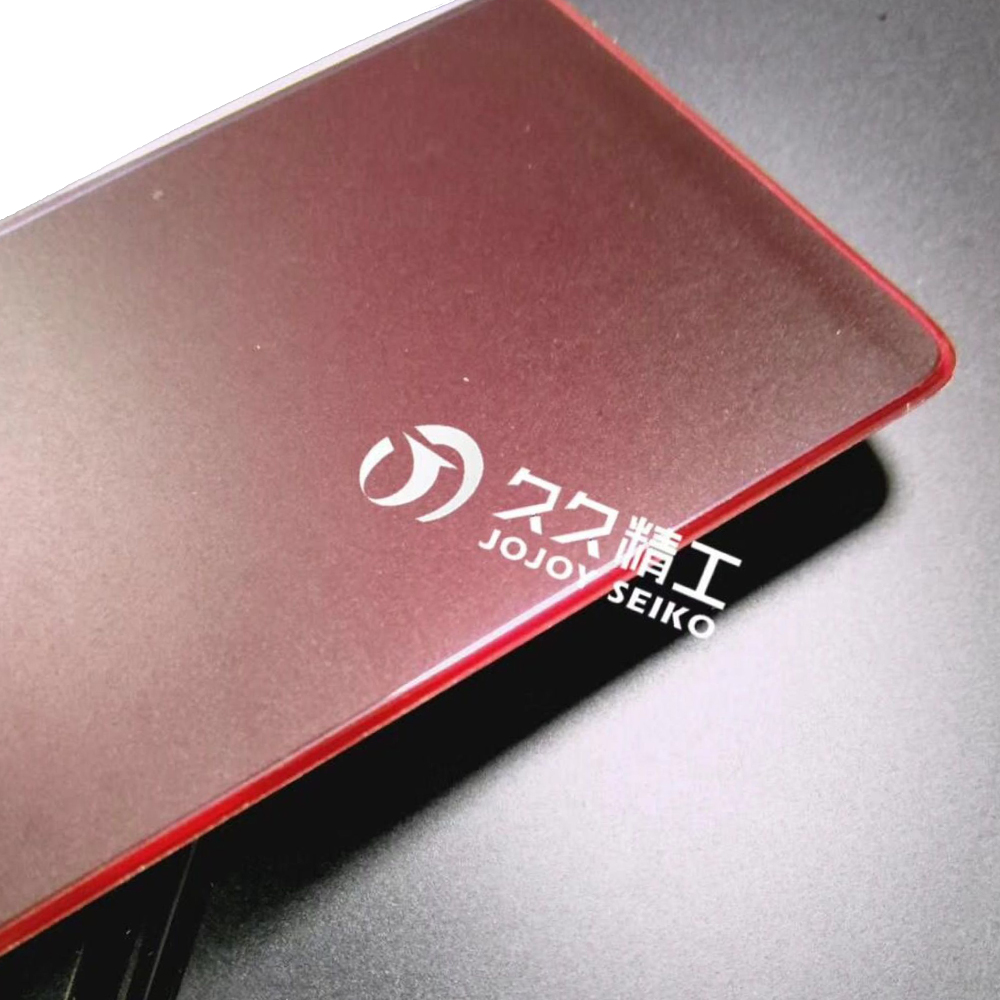

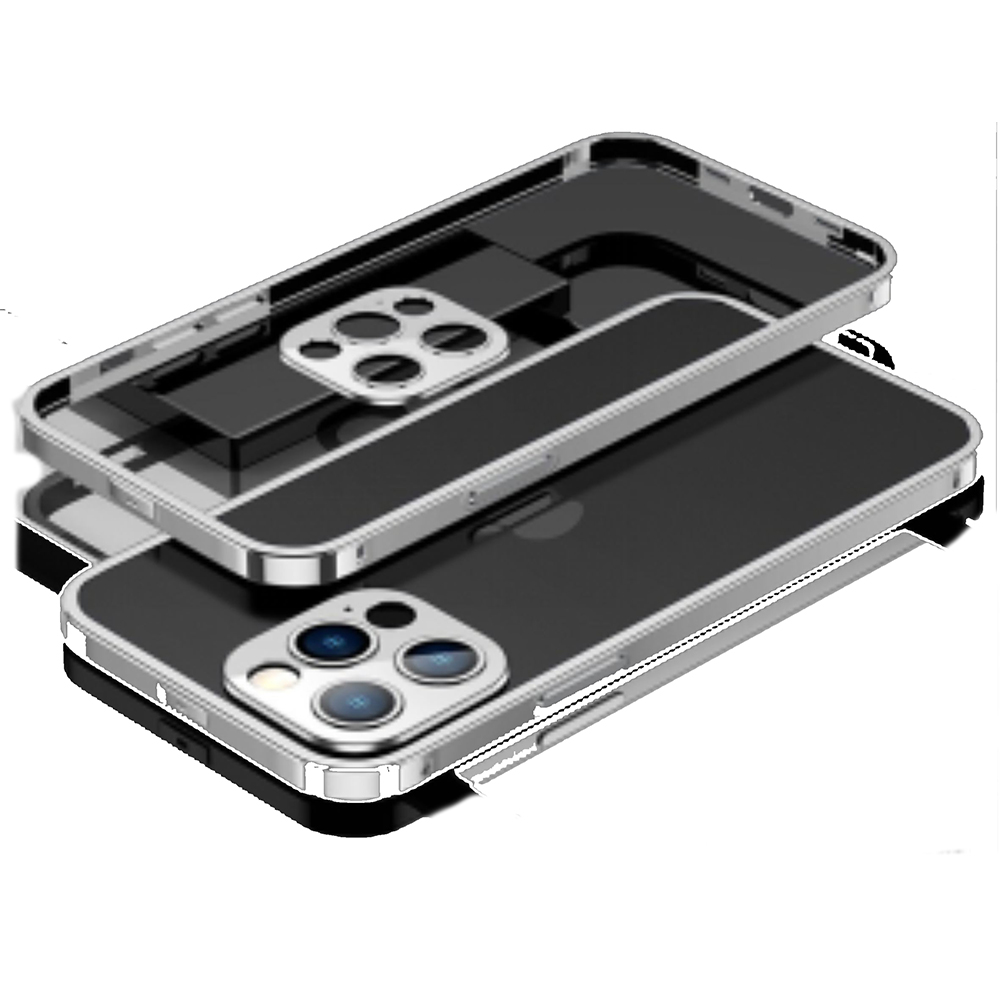

加工范围 |
数码镜片,玻璃镜片亚克力切割等 |
|
28 |
|
喷水系统 |
万向喷水 |
|
